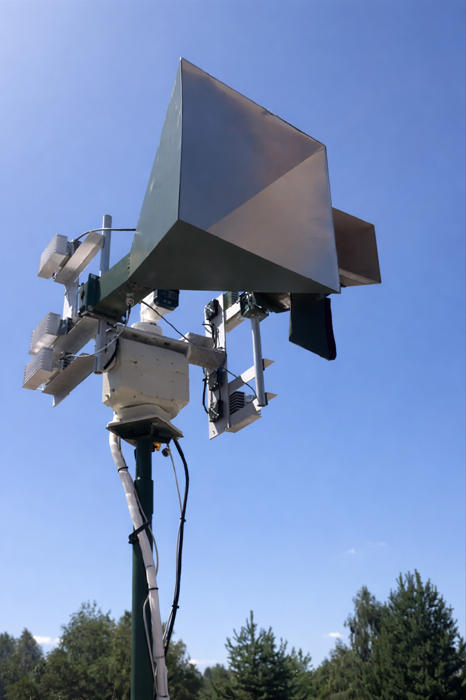

วิธีการเลือกแพลตฟอร์มแพนเอียงสำหรับเสาอากาศทิศทางในระบบเคาน์เตอร์โดรน

บทนำนำ

ในฐานะที่เป็นยานพาหนะทางอากาศที่ไม่มีคนขับ (UAVs) กลายเป็นราคาไม่แพงและใช้งานง่ายขึ้นกิจกรรมโดรนที่ไม่ได้รับอนุญาตได้ขยายจากเหตุการณ์ที่น่ารำคาญเป็นครั้งคราวเพื่อความปลอดภัยอย่างต่อเนื่องและความกังวลด้านความปลอดภัย สนามบินพอร์ตสถานที่ผลิตน้ำมันและก๊าซโรงไฟฟ้าสิ่งอำนวยความสะดวกของรัฐบาลและวิทยาเขตอุตสาหกรรมจำเป็นต้องมีการตรวจจับและการรับรู้สถานการณ์ในช่วงต้นมากขึ้นสำหรับโดรนระดับสูงต่ำมักจะเกินช่วงการปฏิบัติของการเฝ้าระวังภาพอย่างหมดจด

สำหรับหลายโปรแกรมวิธีการตรวจสอบความถี่วิทยุ (RF) และการค้นหาทิศทาง (DF) เป็นรากฐานที่เป็นประโยชน์สำหรับการรับรู้อวกาศทางอากาศ แทนที่จะพึ่งพากล้องในสายตาเท่านั้นระบบตรวจสอบ RF สามารถตรวจจับและระบุลักษณะสัญญาณที่เกี่ยวข้องกับโดรนแบริ่งโดยประมาณและช่วยผู้ประกอบการเข้าใจว่าโดรนมักจะอยู่ที่ไหนและมีการควบคุมอย่างไร

เสาอากาศทิศทางเป็นศูนย์กลางของการตรวจสอบ RF เหล่านี้และสถาปัตยกรรม df. อย่างไรก็ตามเสาอากาศทิศทางจะให้กำไรทางทฤษฎีและความละเอียดเชิงมุมเมื่อชี้อย่างถูกต้องและถือที่มั่นคงเมื่อเวลาผ่านไป นั่นคือเหตุผลที่ชั้นเครื่องกล-โดยเฉพาะแพลตฟอร์มแพนเอียงที่วางเสาอากาศใน Azimuth และระดับความสูง-สามารถกลายเป็นปัจจัยชี้ขาดในประสิทธิภาพในโลกแห่งความเป็นจริง

คู่มือที่เน้นผู้ซื้อนี้อธิบายวิธีการเลือกแพลตฟอร์มแพนเอียงสำหรับเสาอากาศทิศทางในระบบเคาน์เตอร์โดรน เน้นความเป็นจริงทางวิศวกรรม: น้ำหนักบรรทุกที่ติดตั้งทั้งหมดความแม่นยำและการทำซ้ำความต้านทานโหลดลมความทนทานกลางแจ้งบูรณาการกับซอฟต์แวร์ควบคุมและการบำรุงรักษาวงจรชีวิต

ทำไมแพลตฟอร์มแพนเอียงไม่ว่าในการตรวจสอบ RF เคาน์เตอร์จมูก

เสาอากาศทิศทางให้กำไรสูงและความกว้างของลำแสงที่ค่อนข้างแคบเพื่อปรับปรุงความไวและการประมาณค่าแบริ่ง ในทางปฏิบัติประสิทธิภาพของพวกเขาขึ้นอยู่กับการวางแนวทางกลที่แม่นยำ ข้อผิดพลาดเล็กๆน้อยๆหรือดริฟท์สามารถลดการเลือกทิศทางแนะนำความไม่แน่นอนในการค้นหาทิศทางและทำให้เกิดช่องว่างครอบคลุมในระหว่างการสแกน

การตรวจสอบ RF ของ Counter-Drone มักต่อเนื่องและไม่มีใครดูแล แพลตฟอร์มอาจติดตั้งบนเสาเสาหลังคาหรือโครงสร้างชายฝั่งที่ลมการสั่นสะเทือนความชื้นและการขี่จักรยานอุณหภูมิเป็นสิ่งที่หลีกเลี่ยงไม่ได้ หากแพลตฟอร์มการวางตำแหน่งพัฒนาฟันเฟืองลื่นภายใต้ภาระหรือลอยช้าเมื่อถือมุมคงที่ระบบอาจยังคงปรากฏการทำงาน-แต่ความเชื่อมั่นในการตรวจจับและความถูกต้องของการติดตามจะลดลง

แพลตฟอร์มแพนเอียงที่เลือกอย่างถูกต้องช่วยส่งมอบสามสิ่งที่ทีม RF ดูแลเกี่ยวกับ: (1) เสาอากาศที่มั่นคงชี้ไปภายใต้ความเครียดด้านสิ่งแวดล้อม (2) ที่ตั้งไว้ล่วงหน้าที่ทำซ้ำได้สำหรับการสแกนและการสอบเทียบเป็นประจำและ (3) การทำงานที่เชื่อถือได้ด้วยการบำรุงรักษาน้อยที่สุดในรอบการใช้งานที่ยาวนาน

ปัจจัยสำคัญในการเลือกแพลตฟอร์มแพนเอียง

1.กำหนดน้ำหนักบรรทุกที่ติดตั้งทั้งหมด (ไม่ใช่แค่น้ำหนักเสาอากาศ)

ข้อผิดพลาดในการเลือกที่พบมากที่สุดคือการใช้น้ำหนักที่ระบุของเสาอากาศเท่านั้น ในสนามแพลตฟอร์มมีชุดเสาอากาศที่สมบูรณ์ น้ำหนักบรรทุกที่ติดตั้งทั้งหมดมักจะรวมถึงเสาอากาศ, วงเล็บยึด, แผ่นอะแดปเตอร์, ฮาร์ดแวร์การจัดการสายเคเบิล, สาย RF และตัวเชื่อมต่อ, เปลือกป้องกันเสริม (เช่น radome), และเพิ่มชิ้นส่วนเสริมแรงเพื่อลดการสั่นสะเทือน

สำหรับระบบเสาอากาศทิศทางขนาดกลางถึงใหญ่ที่ใช้ในการตรวจสอบ RF เป็นเรื่องปกติสำหรับน้ำหนักบรรทุกที่ติดตั้งทั้งหมดเพื่อเข้าใกล้40-50กก. เมื่อรวมส่วนประกอบทางกลและสายเคเบิลทั้งหมดแล้ว จำนวนที่แน่นอนจะแตกต่างกันไปตามแถบความถี่รูปแบบเสาอากาศ (อาร์เรย์ยากิล็อกเสาอากาศแผงอาร์เรย์ DF) และวิธีการติดตั้งแต่น้ำหนักบรรทุกระดับระบบคือสิ่งที่แพลตฟอร์มแพนเอียงต้องรองรับอย่างต่อเนื่อง

การปฏิบัติที่ดีที่สุดคือการเลือกแพลตฟอร์มที่มีขอบความปลอดภัยอย่างน้อย20-30% เหนือน้ำหนักบรรทุกที่ติดตั้ง ขอบนี้ไม่ได้เกี่ยวกับการตลาดมันช่วยลดความเครียดในระยะยาวเกี่ยวกับมอเตอร์เกียร์แบริ่งและองค์ประกอบโครงสร้างโดยเฉพาะอย่างยิ่งเมื่อเสาอากาศต้องถือตำแหน่งกับแรงบิดลมเป็นเวลานาน

2.ประเมินศูนย์แรงโน้มถ่วงและโหลดช่วงเวลา

การจัดอันดับการจ่ายเงินเพียงอย่างเดียวไม่เพียงพอ เสาอากาศทิศทางสามารถยาวกว้างหรือติดตั้งด้วยการชดเชยซึ่งเปลี่ยนศูนย์กลางของแรงโน้มถ่วง (ฟันเฟือง) ยิ่งไปกว่านั้นฟันเฟืองยังมาจากแกนหมุนแรงบิดที่ต้องการจะสูงขึ้นเพื่อเริ่มต้นหยุดและถือเสาอากาศที่มุมสูงคงที่

เมื่อเปรียบเทียบแพลตฟอร์มให้พิจารณาว่าผู้ผลิตให้คำแนะนำเกี่ยวกับ COG offsets หรือช่วงเวลาที่อนุญาต แพลตฟอร์มอาจจัดการกับน้ำหนักที่กำหนดเมื่อฟันเฟืองอยู่ใกล้กับแกนแต่การต่อสู้เมื่อน้ำหนักเดียวกันถูกติดตั้งไกลออกไป สำหรับการติดตั้งเสาด้านบนและเสาอากาศขนาดใหญ่ความจุขณะอาจสำคัญเท่ากับหมายเลขน้ำหนักหัวจ่าย

3.ความถูกต้องของตำแหน่งการทำซ้ำที่ตั้งไว้ล่วงหน้าและฟันเฟือง

เคาน์เตอร์จมูก RF ระบบการตรวจสอบที่ใช้กันทั่วไปรูปแบบการสแกนและที่ตั้งไว้ล่วงหน้า ที่ตั้งไว้ล่วงหน้าอาจรวมถึงแบริ่งที่กำหนดไว้ล่วงหน้าเพื่อให้ครอบคลุมทางเดินที่สำคัญเวกเตอร์แนวทางที่รู้จักกันหรือทิศทางการสอบเทียบที่ใช้ในการตรวจสอบประสิทธิภาพ df. ในขั้นตอนการทำงานเหล่านี้การทำซ้ำมีความสำคัญมากถึงความถูกต้องแน่นอน

มองหาแพลตฟอร์มที่ให้ความแม่นยำในการวางตำแหน่งที่ตั้งไว้ล่วงหน้าสูง (มักอยู่ที่ประมาณ ± 0.1 ° หรือดีกว่าสำหรับการใช้งานที่มีความต้องการสูง) และการทำซ้ำที่มั่นคงเมื่อกลับไปที่มุมแอซิมัทและมุมสูงเดียวกัน ฟันเฟือง-ช่องว่างเล็กๆในการเข้าเกียร์-อาจทำให้เกิดการยิงเกินการปักหลักหรือการชี้ขั้นสุดท้ายที่ไม่สอดคล้องกัน เมื่อเวลาผ่านไปฟันเฟืองสามารถเพิ่มขึ้นเนื่องจากการสึกหรอโดยเฉพาะอย่างยิ่งภายใต้ภาระลมและการพลิกกลับทิศทางบ่อยครั้ง

หากระบบของคุณอาศัยการประมาณแบริ่งและการชี้ที่สม่ำเสมอแพลตฟอร์มจัดลำดับความสำคัญที่ออกแบบมาสำหรับตำแหน่งทางกลที่แม่นยำด้วยการออกแบบการส่งผ่านที่แข็งแกร่งและการควบคุมข้อเสนอแนะที่เหมาะสมสำหรับการเคลื่อนไหวทำซ้ำ

4.ถือแรงบิดและความต้านทานแรงลม

ลมมักจะเป็นปัจจัยที่โดดเด่นในโลกแห่งความเป็นจริงสำหรับแพลตฟอร์มการวางตำแหน่งเสาอากาศ เสาอากาศทิศทางนำเสนอพื้นที่ผิวที่สำคัญและโหลดลมแปลเป็นแรงบิดที่สามารถผลักดันเสาอากาศออกจากหัวเรื่องที่ตั้งใจไว้ นี่เป็นสิ่งสำคัญอย่างยิ่งในอาคารและหลังคาที่ความเร็วลมและความปั่นป่วนสูงขึ้น

เพื่อเลือกอย่างเหมาะสมประเมินความเร็วการเคลื่อนไหวไม่เพียงแต่ยังความสามารถในการถือครอง แพลตฟอร์มต้องต้านทานการเคลื่อนไหวที่เกิดจากลมเมื่อถือมุมคงที่สำหรับการตรวจสอบ การก่อสร้างโครงสร้างที่เข้มงวดเอาท์พุทแรงบิดที่แข็งแกร่งและการเบรกที่มั่นคงหรือการถือครองช่วยป้องกันการดริฟท์ ในการปรับใช้บางส่วนเสาอากาศอาจยังคงชี้ไปที่ภาคคงที่สำหรับ durations ยาว; เสถียรภาพการถือครองจึงเป็นข้อกำหนดด้านประสิทธิภาพไม่ใช่คุณสมบัติความสะดวกสบาย

หากมีให้ตรวจสอบข้อกำหนดการโหลดลมพื้นที่เสาอากาศที่แนะนำและคำแนะนำในการติดตั้ง (เช่นความสูงของเสาสูงสุดความแข็งของตัวยึดและคำแนะนำในการเสริมแรง) แม้แต่แพลตฟอร์มที่มีความแม่นยำสูงก็สามารถทำงานได้ไม่ดีหากโครงสร้างการติดตั้งงอมากเกินไป

5.ความทนทานกลางแจ้ง: การกัดกร่อนการปิดผนึกและสภาพภูมิอากาศ

การปรับใช้เคาน์เตอร์โดรนมีพื้นที่กลางแจ้งบ่อยครั้งรวมถึงบริเวณชายฝั่งทะเลท่าเรือภูมิอากาศเขตร้อนทะเลทรายและไซต์อุตสาหกรรมที่มีฝุ่นและสารมลพิษ ควรออกแบบแพลตฟอร์มแพนเอียงสำหรับการสัมผัสในระยะยาวไม่ใช่การใช้งานกลางแจ้งเป็นครั้งคราว

ข้อควรพิจารณาด้านความทนทานที่สำคัญได้แก่การป้องกันการกัดกร่อนตัวเรือนที่ทนต่อสภาพอากาศส่วนประกอบทางกลที่ปิดสนิทและช่วงอุณหภูมิการทำงานที่กว้าง ในสภาพแวดล้อมเขตร้อนความชื้นและรอบฝนบ่อยครั้งสามารถเร่งการกัดกร่อนและส่งผลต่อส่วนประกอบที่เปิดผนึก ในบริเวณชายฝั่งเกลือสเปรย์เป็นไดรเวอร์ความน่าเชื่อถือที่สำคัญ สำหรับการติดตั้งระยะไกลความน่าเชื่อถือและการปิดผนึกมักจะสำคัญกว่าความเร็วสูงสุด

พิจารณาการกำหนดเส้นทางสายเคเบิลและการป้องกันตัวเชื่อมต่อ การจัดการสายเคเบิลที่ไม่ดีสามารถแนะนำโหลดทางกลเพิ่มเติมเพิ่มการสึกหรอและสร้างจุดน้ำเข้าที่ลดความน่าเชื่อถือเมื่อเวลาผ่านไป

6.อินเทอร์เฟซการควบคุมและการรวมระบบ

A Aแพลตฟอร์มแพนเอียงใช้ในระบบตรวจสอบ RF แบบเคาน์เตอร์โดรนต้องรวมเข้ากับสถาปัตยกรรมการควบคุมโดยรวม ข้อกำหนดทั่วไปได้แก่รีโมทคอนโทรลผ่านอินเทอร์เฟซแบบอนุกรมหรือเครือข่ายรองรับตำแหน่งที่ตั้งไว้ล่วงหน้าและเข้ากันได้กับขั้นตอนการสแกนอัตโนมัติ

จากมุมมองของระบบการตอบสนองของแพลตฟอร์มและความเสถียรของการชี้จะส่งผลต่อวิธีการที่ดีซอฟต์แวร์การตรวจสอบ RF สามารถเกี่ยวข้องกับการวางแนวเสาอากาศกับการวัด rf. ตัวอย่างเช่นหากคำสั่งหรือการตั้งค่าแพลตฟอร์มล่าช้าซอฟต์แวร์อาจเชื่อมโยงสัญญาณกับมุมที่ไม่ถูกต้องลดความแม่นยำ DF

การวางแผนการบูรณาการควรรวมถึงวิธีการที่แพลตฟอร์มได้รับการแนะนำ (การควบคุมด้วยตนเองการสแกนตามกำหนดเวลาการชี้เหตุการณ์) วิธีการตั้งค่าล่วงหน้าจะถูกเก็บไว้และวิธีการที่ระบบตรวจสอบตำแหน่ง (ข้อเสนอแนะ, การรายงานสถานะ, หรือกิจวัตรการสอบเทียบ)

7.ความน่าเชื่อถือการบำรุงรักษาและค่าใช้จ่ายทั้งหมดในการเป็นเจ้าของ

เว็บไซต์ตรวจสอบเคาน์เตอร์โดรนจำนวนมากทำงานอย่างต่อเนื่องและอาจเข้าถึงได้ยาก ในกรณีเหล่านี้การเดินทางบำรุงรักษามีราคาแพงและการหยุดทำงานเป็นที่ยอมรับไม่ได้ การเลือกแพลตฟอร์มที่แข็งแกร่งทางกลไกพร้อมความน่าเชื่อถือที่พิสูจน์แล้วช่วยลดความถี่ในการบำรุงรักษาและปรับปรุงต้นทุนการเป็นเจ้าของทั้งหมด (TCO)

เมื่อเปรียบเทียบตัวเลือกให้พิจารณาความพร้อมของอะไหล่การสนับสนุนด้านเทคนิคในระยะยาวและความสามารถในการให้บริการ ราคา upfront ที่ต่ำกว่าอาจกลายเป็นค่าใช้จ่ายถ้าแพลตฟอร์มต้องปรับบ่อยเปลี่ยนหรือซ่อมแซมในสถานที่ สำหรับการตรวจสอบที่สำคัญต่อภารกิจเสถียรภาพทางกลที่พิสูจน์แล้วมักจะมีน้ำหนักเกินรายการคุณลักษณะที่เพิ่มความซับซ้อนโดยไม่ต้องปรับปรุงประสิทธิภาพหลัก

ข้อผิดพลาดทั่วไปเพื่อหลีกเลี่ยง

ผู้รวมระบบสามารถลดความเสี่ยงได้โดยหลีกเลี่ยงข้อผิดพลาดที่เกิดขึ้นอีกสองสามข้อ: การเลือกตามราคาเพียงอย่างเดียวการตรวจสอบภาระลมการเลือกหน่วย PTZ กล้องที่มีน้ำหนักเบาซึ่งไม่ได้ออกแบบมาสำหรับการบรรทุกเสาอากาศและไม่สนใจจุดศูนย์ถ่วงและเอฟเฟกต์โหลดช่วงเวลา

ข้อผิดพลาดทั่วไปอีกประการหนึ่งคือการรักษาความถูกต้องของตำแหน่งเป็นตัวเลือก ในการตรวจสอบ RF และกระแสทำงาน DF การทำซ้ำที่ไม่ดีสามารถลดความเชื่อมั่นทิศทางแม้ว่าการตรวจจับยังคงเกิดขึ้น สุดท้ายอย่ามองข้ามการสนับสนุนในระยะยาว โปรแกรม Counter-Drone มักจะพัฒนาและแพลตฟอร์มที่สามารถรักษาและสนับสนุนในช่วงหลายปีที่ผ่านมาเป็นตัวเลือกที่ปลอดภัยกว่า

การปฏิบัติตามข้อกำหนดและใบกำกับการใช้งาน

แพลตฟอร์มแพนเอียงเป็นอุปกรณ์กำหนดตำแหน่งทางกลอย่างหมดจด พวกเขาไม่ทำการส่งสัญญาณ RF, การรบกวน, การติดขัดหรือฟังก์ชั่นการทำให้เป็นกลางของโดรน ในระบบเคาน์เตอร์โดรนแพลตฟอร์มเหล่านี้รองรับการใช้งานที่ผิดกฎหมายเช่นการตรวจสอบสัญญาณ RF การค้นหาทิศทางและการรวมการรับรู้ทางอากาศ การปรับใช้ทั้งหมดต้องเป็นไปตามข้อบังคับท้องถิ่นที่เกี่ยวข้องและข้อกำหนดทางกฎหมาย

สรุปสรุปแล้ว

การเลือกแพลตฟอร์มแพนเอียงด้านขวาเป็นขั้นตอนสำคัญในการสร้างระบบตรวจสอบ RF แบบเคาน์เตอร์โดรนที่เชื่อถือได้ โดยการประเมินน้ำหนักบรรทุกที่ติดตั้งทั้งหมดจุดศูนย์ถ่วงและภาระขณะความแม่นยำในการวางตำแหน่งและการทำซ้ำเสถียรภาพในการถือครองภายใต้ภาระลมความทนทานกลางแจ้งและข้อกำหนดในการรวมเข้าด้วยกันผู้นำด้านความปลอดภัยและผู้รวมระบบสามารถลดความเสี่ยงและปรับปรุงประสิทธิภาพในระยะยาว

แพลตฟอร์มแพนเอียงที่ออกแบบมาอย่างดีให้รากฐานทางกลที่ช่วยให้เสาอากาศทิศทางและซอฟต์แวร์ตรวจสอบ RF ทำงานได้อย่างเต็มประสิทธิภาพ-มอบความคุ้มครองที่สม่ำเสมอค่าที่ตั้งไว้ล่วงหน้าที่เชื่อถือได้, และการทำงานที่เชื่อถือได้ในสภาพแวดล้อมกลางแจ้งที่ต้องการ
