วิธีเลือก ANTENNA PAN TILT Unit: คู่มือผู้ซื้อฉบับสมบูรณ์

การเลือกหน่วยเอียงของเสาอากาศที่เหมาะสมเป็นสิ่งจำเป็นสำหรับการรับรองตำแหน่งเสาอากาศที่เสถียรและแม่นยำในการสื่อสารไร้สายการติดตามเรดาร์และระบบไมโครเวฟระยะไกล ระบบแพนเอียงที่ออกแบบมาอย่างดีช่วยเพิ่มความแม่นยำในการชี้ช่วยเพิ่มความน่าเชื่อถือในการเชื่อมโยงและรักษาประสิทธิภาพภายใต้ลมการสั่นสะเทือนและสภาพแวดล้อมกลางแจ้งที่รุนแรง คู่มือนี้มีกรอบที่ชัดเจนและใช้งานได้จริงเพื่อช่วยให้วิศวกรเลือกโซลูชันการเอียงเสาอากาศที่เหมาะสมที่สุดสำหรับการใช้งานที่แตกต่างกัน

ระบบแพนเอียงเสาอากาศคืออะไร?

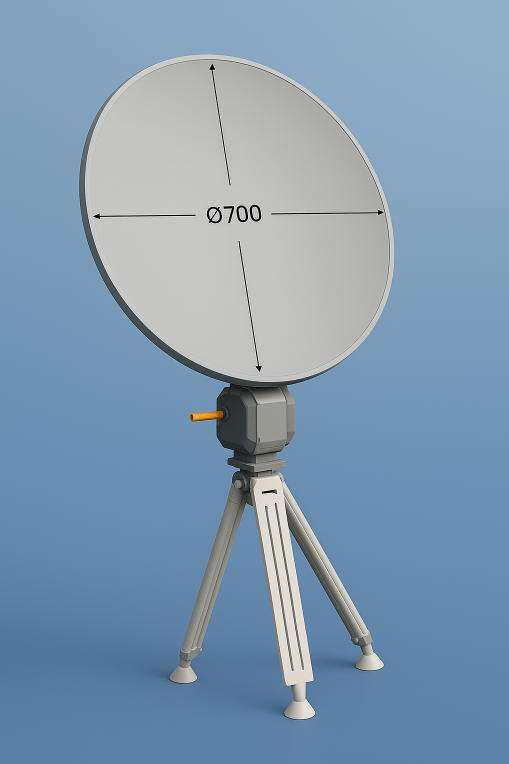

เสาอากาศแพนเอียงระบบ (เรียกว่าเสาอากาศแพนเอียงหน่วยเสาอากาศ positioner หรือแพนเอียงหน่วย) เป็นอุปกรณ์ไฟฟ้าเครื่องกลไฟฟ้าที่หมุนเสาอากาศตามสองแกน:

-หมุนแพนแนวนอน

-เอียง-หมุนแนวตั้ง

นี้จะช่วยให้การใช้งานเช่น:

-การติดตาม UAV/โดรน

-การสแกนเรดาร์และรูปแบบการค้นหา

-การจัดตำแหน่งไมโครเวฟและไร้สายระยะไกล

-ชายฝั่งและเฝ้าระวังชายแดน

-การสื่อสารทางทะเล

-ระบบไมโครเวฟจากดาวเทียมและจุดต่อจุด

หน่วยเอียงของเสาอากาศต้องทนต่อแรงบิดสูงความต้องการที่แม่นยำและสภาพแวดล้อมที่รุนแรง-มีความต้องการมากกว่ากลไก PTZ ของกล้องมาตรฐาน

กรอบการเลือกทีละขั้นตอน

ในการเลือกหน่วยแพนเอียงเสาอากาศที่ถูกต้องประเมิน:

1.โหลดกลและแรงบิด

2.ประสิทธิภาพการโหลดลม

3.ช่วงการหมุนแพนและเอียง

4.ความเร็วและการเร่งความเร็ว

5.ความแม่นยำความแม่นยำและฟันเฟือง

6.ประเภทกลไกขับเคลื่อน

7.อินเตอร์เฟซการสื่อสาร

8.ข้อกำหนดแหวนลื่น

9.ความทนทานต่อสิ่งแวดล้อม

ความต้องการทางกล: โหลดแรงบิดและลม

ความจุโหลดคงที่3.1

กำหนดน้ำหนักบรรทุกทั้งหมด:

-เสาอากาศ + โดม

-แอมพลิฟายเออร์ RF, lnas, lnbs

-วงเล็บและอะแดปเตอร์

-สายเคเบิลและขั้วต่อ

เลือก PTU เสมอด้วยระยะขอบโหลดพิเศษ30-50%

3.2จุดศูนย์ถ่วงและแรงบิด

เสาอากาศขนาดใหญ่สร้างแรงบิดที่สำคัญเนื่องจากแขนที่ยาวนาน

การตรวจสอบ:

-แรงบิดสูงสุดที่อนุญาต (n·m)

-ศูนย์แรงโน้มถ่วงชดเชย

-ต้องการถ่วงน้ำหนัก

โหลดลม3.3

ลมมีผลกระทบที่สำคัญ:

-เสาอากาศขนาดใหญ่ทำงานเหมือนใบเรือ

-ทำให้เกิดการสั่นและติดตามข้อผิดพลาด

-สามารถโอเวอร์โหลดแกนเอียงถ้า undersized

ข้อกำหนดด้านประสิทธิภาพการเคลื่อนไหว

4.1ช่วงการหมุนแพนและเอียง

ช่วงทั่วไป:

-PAN: 0-360 ° การหมุนอย่างต่อเนื่อง (ผ่านแหวนลื่น)

-เอียง: -90 ° ถึง + 90 ° หรือ0 ° ถึง + 180 °

ความเร็วและอัตราเร่ง4.2

แอปพลิเคชัน | ความเร็วทั่วไป

-การจัดตำแหน่งความแม่นยำ: 0.05-5 ° /s

-การติดตามทั่วไป: 5-30 ° /s

-UAV/การติดตามเรดาร์: 30-80 ° /s

การเร่งความเร็วเป็นสิ่งสำคัญสำหรับงานติดตามแบบไดนามิก

ความแม่นยำความสามารถในการทำซ้ำได้และฟันเฟือง

พารามิเตอร์ที่สำคัญ:

-ความละเอียด-ขั้นตอนการเคลื่อนไหวที่เล็กที่สุด

-ความแม่นยำ-คำสั่ง VS มุมจริง

-ความสามารถในการทำซ้ำ-ความแม่นยำในการส่งคืนที่ตั้งไว้ล่วงหน้า

-ฟันเฟือง-การเล่นเชิงกลในเกียร์

การสื่อสารระยะไกลมักต้องใช้ความแม่นยำของ ° 0.01 0.05-.

กลไกการขับของหน่วยแพนเอียง

Ptus ที่แตกต่างกันใช้เทคโนโลยีไดรฟ์ภายในที่แตกต่างกัน

การเปรียบเทียบกลไกไดรฟ์:

เสาอากาศส่วนใหญ่ ptus ใช้การออกแบบไฮบริดแบบเซอร์โว + เวิร์มเกียร์สำหรับแรงบิดสูงและการเคลื่อนไหวที่ราบรื่น

อินเทอร์เฟซการควบคุมและการผสานรวม

อินเทอร์เฟซทั่วไป:

-RS-485 / RS-422-มาตรฐานอุตสาหกรรม

-CANbus-ระบบหุ่นยนต์และยานพาหนะ

-Ethernet (tcp/ip)-เรดาร์ระบบหลายเซ็นเซอร์

-ไร้สาย-การติดตั้งมือถือหรือชั่วคราว

แนะนำ: RS-485อีเธอร์เน็ตเพื่อความยืดหยุ่นสูงสุด

ความต้องการแหวนลื่น

แหวนลื่นรองรับการหมุนอย่างต่อเนื่อง360 ° ช่องทางอาจรวมถึง:

-กำลังไฟ (12V / 24V / 48V)

-RS-485 / CAN / Ethernet

-RF ข้อต่อโรตารี่โคแอกเซียล

-ข้อต่อโรตารี่ไฟเบอร์ออปติก

การคุ้มครองสิ่งแวดล้อม

เสาอากาศ ptus ต้องจัดการกับสภาพกลางแจ้งที่รุนแรง

การติดตั้ง & ส่วนต่อประสานทางกล

การตรวจสอบ:

-รูปแบบรูยึด

-ความเข้ากันได้ของแผ่นด้านบนกับเสาอากาศ

-สายเคเบิล

-ความสามารถในการโหลดทาวเวอร์/เสา

-กวาดล้างสำหรับการเคลื่อนไหวเอียงเสาอากาศ

รายการตรวจสอบการเลือกอย่างรวดเร็ว

เครื่องกลเครื่องกลเครื่องกล

-รับน้ำหนัก (กก.)

-แรงบิด (n · m)

-ช่วงมุมแพน/เอียง

-ความเร็วและการเร่งความเร็ว

-ฟันเฟืองและความแม่นยำ

-ช่องแหวนลื่น

ไฟฟ้า/การควบคุม

-RS-485/canbus/ อีเธอร์เน็ต

-ประเภทเข้ารหัส

-ข้อกำหนดด้านพลังงาน

สิ่งแวดล้อมสิ่งแวดล้อมสิ่งแวดล้อม

-IP66/67

-อุณหภูมิ-

-โหลดลม

-เกลือ-หมอกต้านทาน

-ความทนทานต่อการสั่นสะเทือน

การกำหนดค่าที่แนะนำโดยการใช้งาน

สรุปสรุปแล้ว

หน่วยแพนเอียงเสาอากาศที่คัดสรรมาอย่างดีช่วยเพิ่มความแม่นยำในการชี้ความน่าเชื่อถือของระบบและประสิทธิภาพการทำงานในระยะยาวในสภาพแวดล้อมกลางแจ้งที่รุนแรง โดยการประเมินโหลดแรงบิดความแม่นยำความเร็วกลไกไดรฟ์การออกแบบแหวนลื่นและการให้คะแนนด้านสิ่งแวดล้อมวิศวกรสามารถรับประกันความเข้ากันได้และประสิทธิภาพที่ดีที่สุดสำหรับระบบเสาอากาศใดๆ

สำหรับการสอบถามโครงการหรือโซลูชันแพนเอียงเสาอากาศที่กำหนดเองโปรดติดต่อ:Sales@ziwincctv.com
