คู่มือการติดตั้งแบบมืออาชีพ: ขั้นตอนสำคัญสำหรับการติดตั้งการปรับเทียบและการดีบักตำแหน่งแพนเอียงของคุณ

เมื่อคุณได้เลือกหน่วยแพนเอียงที่มีประสิทธิภาพสูง (PTU) การติดตั้งที่ถูกต้องการสอบเทียบอย่างพิถีพิถันและการแก้จุดบกพร่องอย่างละเอียดเป็นสิ่งสำคัญในการปลดล็อกศักยภาพเต็มรูปแบบและรับประกันอายุการใช้งานที่ยาวนาน ภาคต่อตัวกำหนดตำแหน่งแพนเอียงเน้นความสามารถหลักของ "การวางตำแหน่งที่แม่นยำ" โดยเฉพาะ คู่มือนี้มีคำแนะนำทีละขั้นตอนสำหรับการติดตั้ง PTU และรายละเอียดระดับมืออาชีพของคุณการสอบเทียบที่สำคัญและจุดแก้จุดบกพร่องช่วยให้ "ตาเปรียว" ของคุณสามารถมองเห็นได้อย่างต่อเนื่องแม่นยำและเพิ่มเติม

การเตรียมการติดตั้งล่วงหน้า

1.การสำรวจเว็บไซต์:

O Oจุดยืนยันการติดตั้ง:ตำแหน่งตอบสนองความต้องการในการเฝ้าระวังหรือไม่? มีสิ่งกีดขวางแนวสายตาหรือไม่? สามารถเข้าถึงได้สำหรับการบำรุงรักษาในอนาคตหรือไม่?

O Oการประเมินโครงสร้าง:พื้นผิวการติดตั้ง (ผนังเสาลำแสง) มีความแข็งแรงและมั่นคงเพียงพอหรือไม่? มันสามารถทนต่อน้ำหนักรวมและแรงบิดของหน่วยเอียงแพนกล้องและโหลดลม? สำคัญสำหรับการติดตั้งที่สูงขึ้น! เสริมกำลังถ้าจำเป็น

O Oการตรวจสอบด้านสิ่งแวดล้อมมีการวางแผนการป้องกันการรั่วซึมการป้องกันฝุ่นจุดเข้าถึงพลังงานและการกำหนดเส้นทางสายสัญญาณหรือไม่?

2.เครื่องมือและการเตรียมวัสดุ:

O สว่านไฟฟ้า, สว่านกระแทก (สำหรับคอนกรีต), ดอกสว่านที่เหมาะสม, ระดับจิตวิญญาณ, ประแจ (ปลายเปิด, ปรับได้), ไขควง (ฟิลลิป, หัวแบน), เครื่องปอกลวด, เครื่องมือจีบ, มัลติมิเตอร์, เทปกันน้ำ/ไฟฟ้า, ผ้ากันน้ำ/ซิลิโคน, สายรัด, สายรัดนิรภัย (จำเป็นสำหรับงานสูง)

O ตัวยึดที่เข้ากันได้, ปลั๊ก/จุดยึดผนัง (เหมาะกับวัสดุผนัง), ชุดอุปกรณ์เสริม PTU

3.การแกะกล่องผลิตภัณฑ์และการตรวจสอบ:

O ตรวจสอบเนื้อหากับรายการบรรจุ (ตัว PTU, วงเล็บ, ชุดสกรู, คู่มือฯลฯ)

O ตรวจสอบความเสียหายในการจัดส่ง

O ค่อยๆหมุนแกนแนวนอนและแนวตั้งด้วยมือเพื่อตรวจสอบการผูกหรือเสียงที่ผิดปกติ (ข้อควรระวัง: ดำเนินการนี้เบาๆก่อนที่จะเปิดเครื่องเพื่อหลีกเลี่ยงความเสียหายเกียร์ภายใน)

การติดตั้งหน่วยแพนเอียงทางกล

1.การติดตั้งวงเล็บ (ถ้ามี):

O วางวงเล็บตามแผน ใช้ระดับจิตวิญญาณเพื่อให้แน่ใจว่าวงเล็บถูกติดตั้งอย่างสมบูรณ์แบบระดับ นี่คือพื้นฐานสำหรับการปรับระดับ PTU ที่ตามมา! ทำเครื่องหมายหลุมเจาะแทรกจุดยึดและยึดวงเล็บอย่างปลอดภัย

2.ติดตั้ง PTU เพื่อยึด/ฐาน:

O จัดฐาน PTU กับแผ่นยึดยึดหรือตรงกับพื้นผิวติดตั้ง (เช่นสำหรับติดตั้งจี้)

O ขันสกรู PTU ที่ให้มาอย่างแน่นหนาและสม่ำเสมอ ตรวจสอบให้แน่ใจว่ามีการติดตั้งสกรูและขันให้แน่นเพื่อป้องกันการคลายจากการสั่นสะเทือนในระยะยาว

O Oตรวจสอบระดับ:ใช้ระดับจิตวิญญาณอีกครั้งบนฐาน PTU (หรือพื้นผิวปรับระดับที่กำหนดไว้) เพื่อยืนยันทั้งหมดหน่วยแพนและเอียงอยู่ในระดับที่สมบูรณ์แบบ นี่เป็นสิ่งสำคัญสำหรับการหมุนที่ราบรื่นและขอบฟ้าภาพระดับ!

3.การติดตั้งกล้องและที่อยู่อาศัย:

O ติดตั้งกล้องอย่างปลอดภัยบนแพลตฟอร์มกล้องของ PTU ตามคู่มือของกล้อง ตรวจสอบให้แน่ใจว่าสกรูล็อคแน่น

O หากใช้ที่อยู่อาศัยภายนอกให้พอดีกับกล้องและ PTU (ptus บางตัวมีอินเทอร์เฟซที่อยู่อาศัยแบบบูรณาการ) ทำตามคำแนะนำที่อยู่อาศัยสำหรับการปิดผนึก จำเป็น: ดำเนินการป้องกันการรั่วซึมอย่างละเอียดโดยเฉพาะอย่างยิ่งที่จุดเข้าสายเคเบิลโดยใช้ในประเทศและต่อมกันน้ำ

การเชื่อมต่อไฟฟ้าและการเดินสายไฟ

ปลอดภัยไว้ก่อน! ถอดสายไฟทั้งหมดก่อนดำเนินการต่อ!

1.การเชื่อมต่อสายไฟ:

O ยืนยันแรงดันไฟฟ้าที่ต้องการของ PTU (AC24V/DC24V/DC12V) ใช้สายเคเบิลที่ได้รับการจัดอันดับอย่างเหมาะสมกับมาตรวัดที่เพียงพอ (พิจารณาแรงดันไฟฟ้าลดลงกว่าระยะทาง)

O แถบลวดสิ้นสุดและเชื่อมต่อกับขั้วไฟฟ้าของ PTU ( / -หรือ l/n อย่างระมัดระวังตรงกับแผนภาพการเดินสาย PTU!)

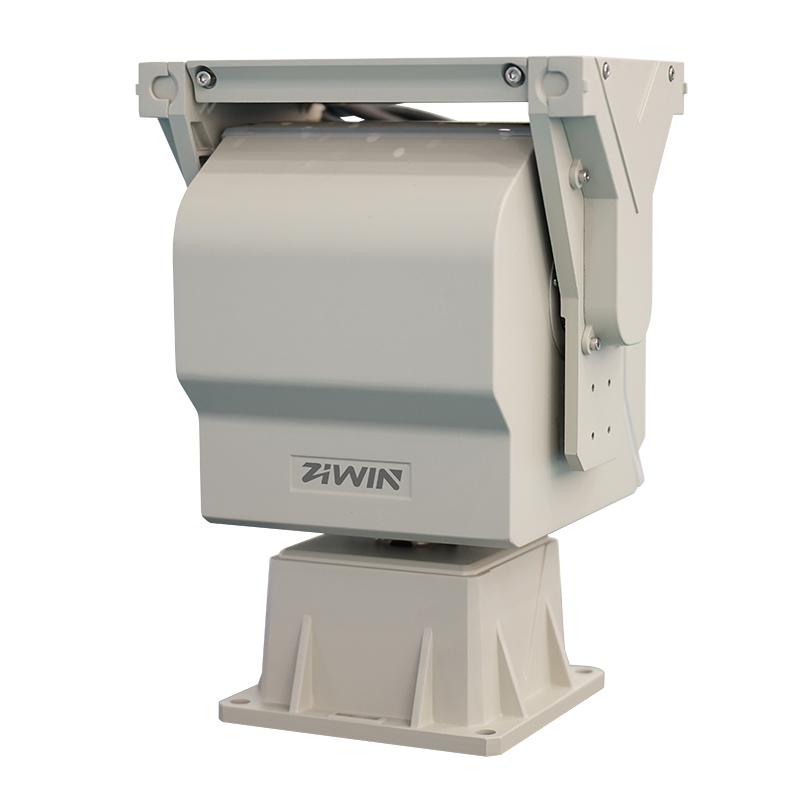

O ดำเนินการฉนวนกันความร้อนและ weatherproofing (กลางแจ้ง) Ziwin Technology PAN TILT Unit โดยทั่วไปแล้วจะมีเทอร์มินัลบล็อกที่สะดวกหรือตัวเชื่อมต่อการบิน

2.การเชื่อมต่อสายสัญญาณควบคุม (RS-485):

O ใช้สายเคเบิลคู่บิดหุ้มฉนวน (STP) (เช่นหนึ่งคู่จากสายเคเบิล Cat5e/Cat6หรือสายเคเบิล RS-485เฉพาะ) โล่มีความสำคัญต่อภูมิคุ้มกันทางเสียง

O เชื่อมต่ออินเทอร์เฟซ RS-485ของ PTU (โดยปกติจะมีป้ายกำกับ a/ B-หรือ d/d-) เข้ากับอินเทอร์เฟซที่สอดคล้องกันบนคอนโทรลเลอร์ (DVR/NVR/Keyboard)

O Oการกำหนดค่าเครือข่ายที่สำคัญ:

• ตรวจสอบให้แน่ใจว่าเครือข่าย RS-485ทั้งหมดใช้โทโพโลยี "Daisy-CHAIN" (Bus) ไม่ใช่โทโพโลยีของดาว

• ติดตั้งตัวต้านทานการสิ้นสุด120Ω ระหว่างขั้ว A และ B ที่อุปกรณ์สุดท้ายบนบัสเท่านั้น (โดยปกติจะเป็นปลาย PTU หรือตัวควบคุมสุดท้าย) นี่เป็นสิ่งจำเป็นสำหรับการสื่อสารที่มั่นคงโดยไม่สูญเสียแพ็คเก็ต! ตรวจสอบตัวควบคุมและคู่มือ PTU อย่างรอบคอบเกี่ยวกับการสิ้นสุด

O Oกราวด์ป้องกัน:กราวด์แผงป้องกันสายเคเบิลที่ปลายด้านหนึ่งเท่านั้น (โดยปกติที่คอนโทรลเลอร์หรือปลายแหล่งจ่ายไฟ) ไปยังกราวด์ดินที่เหมาะสม ปล่อยให้ปลายอีกด้านหนึ่งไม่ได้เชื่อมต่อเพื่อหลีกเลี่ยงลูปพื้นดิน

3.การเชื่อมต่อสายเคเบิลวิดีโอ/เครือข่าย:

O Oกล้องอะนาล็อก:เชื่อมต่อสายวิดีโอ (เช่น SYV-75-5) เข้ากับอินเทอร์เฟซอินพุตวิดีโอของ PTU (หากรวมวงแหวนสลิปวิดีโอ)

O Oกล้อง IP (เครือข่าย):เชื่อมต่อสายเคเบิลเครือข่ายเข้ากับอินเทอร์เฟซเครือข่ายของ PTU (ผ่านวงแหวนสลิป) แนะนำให้ใช้สายเคเบิลอีเธอร์เน็ตป้องกัน (STP)

O Oทำงานกันสภาพอากาศ!

4.การจัดการสายเคเบิลและการป้องกัน:

O ใช้สายรัดเพื่อมัดแยกต่างหากและสายไฟการควบคุมและสายวิดีโอ/เครือข่ายที่ปลอดภัยป้องกันการพันกันและความเครียด

O สำหรับการวิ่งกลางแจ้งใช้ท่อร้อยสายหรือถาดเคเบิลเพื่อป้องกันสายเคเบิลจากแสงแดดฝนและความเสียหาย

O ปล่อยห่วงบริการที่เพียงพอของสายเคเบิลที่จุดออกของ PTU เพื่อป้องกันไม่ให้ดึงในระหว่างการหมุน

การเปิดเครื่องครั้งแรก & การตั้งค่าพื้นฐาน

1.การตรวจสอบขั้นสุดท้าย:การเชื่อมต่อทั้งหมดถูกต้องและปลอดภัยหรือไม่? สภาพอากาศสมบูรณ์? ขันสกรูให้แน่น?

2.เปิดเครื่อง:ใช้พลังงาน. สังเกตไฟแสดงสถานะ PTU (ถ้ามี)-ควรแสดงสถานะปกติ (เช่นไฟ LED เปิดเครื่อง Comms LED กระพริบ)

3.การทดสอบการสื่อสาร:ใช้แป้นพิมพ์ควบคุมหรือซอฟต์แวร์ VMS ส่งคำสั่งพื้นฐาน (เช่นกระทะซ้ายกระทะขวา) สังเกตว่าหน่วยเอียงกระทะตอบสนอง

4.ตั้งรหัสที่อยู่:หาก ptus หลายตัวอยู่บนเครือข่ายให้ตั้งค่าที่อยู่ RS-485เฉพาะสำหรับแต่ละตัวผ่านสวิตช์ DIP บน PTU หรือซอฟต์แวร์ (หากได้รับการสนับสนุน) ความขัดแย้งที่เกิดจากการควบคุมความโกลาหล

5.ตั้งค่าโปรโตคอล:ผ่านสวิตช์ DIP หรือซอฟต์แวร์ตั้งค่าโปรโตคอลการสื่อสารของ PTU ให้ตรงกับคอนโทรลเลอร์ (คีย์บอร์ด /dvr/vms)

แกนหลัก: การปรับเทียบและการปรับแต่ง

1.การสอบเทียบระดับ (ยืนยันอีกครั้ง):

O ใช้ซอฟต์แวร์ควบคุม/แป้นพิมพ์เพื่อหมุน PTU ไปยังตำแหน่งแนวนอน (0 ° PAN) สังเกตว่าเส้นขอบฟ้า (หรือวัตถุอ้างอิง) ในภาพของกล้องอยู่ในระดับหรือไม่ ถ้าไม่ได้ระดับภูเขาทางกายภาพไม่ได้อย่างสมบูรณ์แบบระดับ

โอโซลูชั่น:ปิดเครื่อง คลายสกรูยึดเล็กน้อย (อย่าถอดออก) ชิมใต้ฐานพร้อมแหวนรองแบบบางจนภาพอยู่ในระดับ ขันสกรูให้แน่น นี่คือรากฐานสำหรับการวางตำแหน่งที่ถูกต้อง

2.การตั้งค่าตำแหน่งที่ตั้งไว้ล่วงหน้าและการสอบเทียบ:

O ขับ PTU โดยใช้คอนโทรลเลอร์เพื่อเล็งกล้องไปที่จุดเป้าหมายที่ชัดเจนและสำคัญอย่างแม่นยำ

O โฟกัสเลนส์อย่างรวดเร็ว

O บนตัวควบคุม (keyboard/vms) เรียกฟังก์ชัน "Set PRESET" และกำหนดหมายเลขที่ตั้งไว้ล่วงหน้า (เช่น1)

O Oขั้นตอนสำคัญ: ปรับเทียบข้อเสนอแนะตำแหน่ง:ที่มีคุณภาพสูงแพนเอียง positioners (เช่น ziwin ของชุด) มักจะสนับสนุน:

• ตำแหน่งการเรียนรู้/เขียนคำสั่ง:ส่งคำสั่งบอก PTU "ตำแหน่งปัจจุบันนี้เป็นตำแหน่งที่แท้จริงสำหรับ PRESET x." นี้ใช้เข้ารหัสภายในเพื่อบันทึกมุมที่แน่นอน




• ภาพปรับแต่ง (อุปกรณ์เสริม):ระบบขั้นสูงบางอย่างช่วยให้สามารถปรับระดับพิกเซลเล็กน้อยของจุดศูนย์กลางภาพที่ตั้งไว้ล่วงหน้าได้

O Oความสามารถในการทดสอบซ้ำได้:ย้าย PTU ไปที่อื่น เรียกคืนที่ตั้งไว้ล่วงหน้าชุดใหม่ สังเกตว่ามันถูกต้องกลับไปที่เป้าหมาย ทำซ้ำหลายครั้งเพื่อตรวจสอบการทำซ้ำ ค่าเบี่ยงเบนที่สำคัญรับประกันการตรวจสอบความเสถียรของเมาท์การโอเวอร์โหลดที่อาจเกิดขึ้นหรือความแม่นยำของ PTU

3.การตั้งค่าขีดจำกัด (ถ้าจำเป็น):

O Oขีดจำกัดแนวนอน:ขับ PTU ไปยังตำแหน่งที่อนุญาตสูงสุดตั้งค่าขีดจำกัดด้านซ้าย ทำซ้ำสำหรับขีดจำกัดที่เหมาะสม ป้องกันสายเคเบิลที่คดเคี้ยวหรือการชน

O Oขีดจำกัดแนวตั้ง:ตั้งค่ามุมสูงสุดขึ้น (เอียงขึ้น) และลง (เอียงลง) ป้องกันไม่ให้กล้องชนกับที่อยู่อาศัยหรือวงเล็บ

4.การตั้งค่าความเร็วและโหมด:

O ตั้งค่าความเร็วแพนและเอียงที่เหมาะสม (ความเร็วในการล่องเรือความเร็วในการติดตาม) ในซอฟต์แวร์ควบคุม

O ตั้งตำแหน่งบ้าน

O เปิดใช้งานฟังก์ชันพลิกอัตโนมัติ (หากรองรับโดย PTU และกล้อง)

O กำหนดค่าเส้นทางการล่องเรือ (รูปแบบ/ทัวร์)

การทดสอบและทดสอบการใช้งานขั้นสุดท้าย

· ทดสอบฟังก์ชั่นการควบคุมทั้งหมด: ทิศทางแพน/เอียง, การเปลี่ยนแปลงความเร็ว, การเรียกคืนที่ตั้งไว้ล่วงหน้า, การล่องเรือ, การกลับมาของตำแหน่งบ้าน

· ทดสอบความแม่นยำที่ตั้งไว้ล่วงหน้าในระดับการซูมที่แตกต่างกัน (การซูมที่สูงขึ้นต้องการความแม่นยำมากขึ้น)

· จำลองเป้าหมายการเคลื่อนที่เพื่อทดสอบการติดตาม (การติดตามด้วยตนเองและอัตโนมัติ)

· ตรวจสอบเสถียรภาพของภาพเพื่อความกระวนกระวายใจที่เห็นได้ชัดในระหว่างการเคลื่อนไหว

· เสร็จสิ้นการติดตั้งและการว่าจ้างรายการตรวจสอบ

เคล็ดลับการบำรุงรักษา

· เป็นระยะ (เช่นรายไตรมาส) ตรวจสอบความแน่นของสกรูยึด

· ทำความสะอาดที่อยู่อาศัย PTU โดยเฉพาะอย่างยิ่งช่องระบายอากาศ (สำหรับพัดลม/เครื่องทำความร้อน) และตะเข็บบนกระทะกลางแจ้งและหน่วยเอียงเพื่อป้องกันการสะสมของฝุ่นที่มีผลต่อการระบายความร้อนและสภาพอากาศ

· ตรวจสอบสายเคเบิลสำหรับริ้วรอยความเสียหายหรือสัตว์กัด

· ทดสอบความถูกต้องที่ตั้งไว้ล่วงหน้าและฟังก์ชั่นพื้นฐานเป็นประจำ

สรุป:การติดตั้งและการแก้จุดบกพร่องตำแหน่งแพนเอียงต้องใช้ความอดทนและใส่ใจในรายละเอียด ยึดมั่นในมาตรฐานการติดตั้งที่เข้มงวดเน้นการสอบเทียบระดับและการสอบเทียบที่ตั้งไว้ล่วงหน้าและมั่นใจได้ว่าการเชื่อมต่อไฟฟ้าที่ถูกต้องและเชื่อถือได้ (โดยเฉพาะเครือข่าย RS-485) เป็นสิ่งสำคัญสำหรับการสร้างความมั่นใจในระยะยาวความแม่นยำเสถียรภาพ, และความน่าเชื่อถือของหน่วยแพนเอียงของคุณซิวินเทคโนโลยีไม่เพียงแต่ให้หน่วยแพนเอียงที่มีคุณภาพสูงเท่านั้นแต่คู่มือที่ครอบคลุมของเราและการสนับสนุนด้านเทคนิคที่พร้อมใช้งานจะช่วยให้คุณสามารถติดตั้งและทดสอบการทำงานได้สำเร็จ
