"ตาเปรียว" ของการเฝ้าระวังความปลอดภัย: Demystifying แพนและเอียงหน่วย (PTU) -แนวคิดหลักและค่า

ในระบบเฝ้าระวังความปลอดภัยกล้องคงที่ทำหน้าที่เช่น sentinels นิ่งกับเขตข้อมูลที่จำกัดโดยเนื้อแท้ของมุมมองหน่วยแพนและเอียง (PTU)มักจะเรียกว่าระบบกำหนดตำแหน่งหรือเพียงแค่หน่วยเอียงกระทะช่วยให้กล้องที่มีความสามารถในการ "ย้ายและมอง" กลายเป็นองค์ประกอบที่สำคัญสำหรับการขยายความคุ้มครองและช่วยให้การติดตามแบบไดนามิก บทความนี้เจาะลึกแนวคิดหลักหลักการทำงานและคุณค่าที่ขาดไม่ได้ของหน่วยแพนและเอียงในการรักษาความปลอดภัยที่ทันสมัย

หน่วยแพนและเอียงคืออะไร (PTU)?

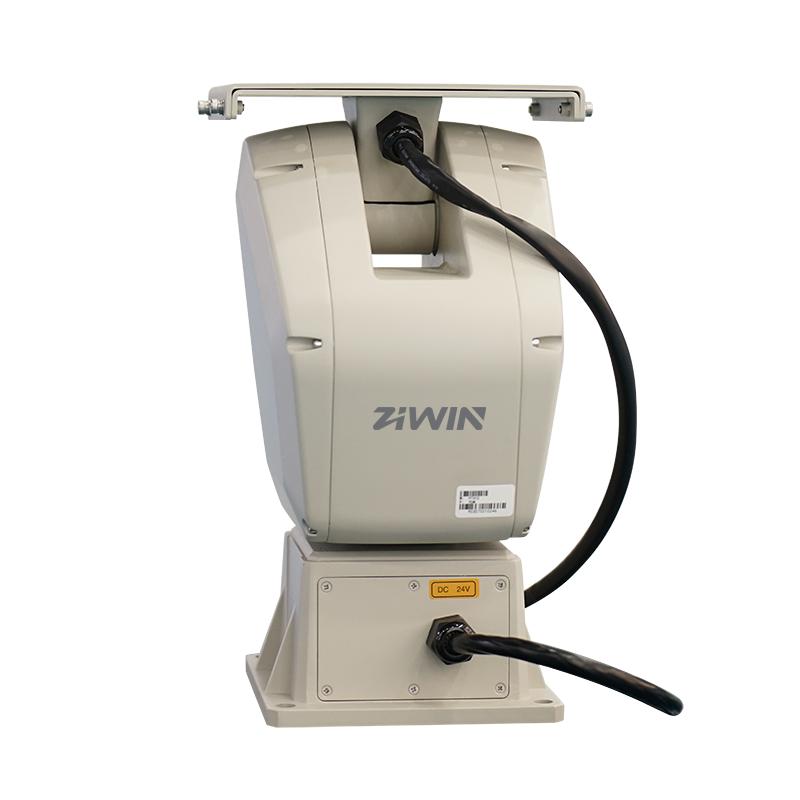

เพียงแค่ใส่ Aหน่วยแพนและเอียงเป็นอุปกรณ์เมคคาทรอนิกส์ที่มีความแม่นยำ ฟังก์ชั่นหลักของมันคือการพกพากล้อง (หรือเซ็นเซอร์อื่นๆเช่นภาพความร้อน, rangefinders เลเซอร์) และขับรถเพื่อดำเนินการเคลื่อนไหวที่แม่นยำและราบรื่นในทิศทางแนวนอน (แพนหมุนซ้าย/ขวา)และ Theทิศทางแนวตั้ง (เอียงขึ้น/ลงเอียง).ค่าาา

· การตรวจสอบPAN (การหมุนแนวนอน):โดยทั่วไปจะช่วยให้0 ° ถึง360 ° การหมุนอย่างต่อเนื่อง (หรือช่วงเชิงมุมที่เฉพาะเจาะจง)

· การตรวจสอบเอียง (เอียงแนวตั้ง):มักจะให้ช่วงตั้งแต่-90 ° (หรือต่ำกว่า) ถึง90 ° (หรือสูงกว่า) ครอบคลุมพื้นที่แนวตั้งกว้างจากพื้นดินไปยังท้องฟ้า

· การตรวจสอบหน่วย:เน้นเป็นโมดูลที่มีอยู่ในตัวเองและทำงานได้อย่างสมบูรณ์รวมมอเตอร์กลไกการลดเกียร์วงจรควบคุมและโครงสร้างทางกล-เป็นหลักที่สมบูรณ์ตัวกำหนดตำแหน่งแพนเอียง.ค่าาา

ส่วนประกอบหลักและหลักการทำงานของหน่วยแพนและเอียง

แบบทั่วไปหน่วยเอียงกระทะประกอบด้วยชิ้นส่วนสำคัญเหล่านี้:

1.โครงสร้างทางกล:

O Oฐาน:ให้รากฐานการติดตั้งที่มั่นคงซึ่งมักมีอินเทอร์เฟซการติดตั้งมาตรฐาน (เช่นรูยึด)

O Oแกนหมุนแนวนอน:ประกอบด้วยมอเตอร์และเกียร์หนอนความแม่นยำสูงหรือกลไกการลดกระปุกเกียร์ดาวเคราะห์ทำให้สามารถเคลื่อนที่ในแนวนอนได้อย่างราบรื่นเงียบและแรงบิดสูง

O Oแกนเอียงแนวตั้ง:ในทำนองเดียวกันมีมอเตอร์และกลไกการลดความแม่นยำซึ่งรับผิดชอบในการเคลื่อนที่เอียงขึ้น/ลงของกล้อง การออกแบบต้องพิจารณาโหลดสมดุลและความต้านทานลม

O Oที่อยู่อาศัย (อุปกรณ์เสริม):ปกป้องกลไกภายในจากฝุ่นละอองฝนสภาพอากาศเลวร้ายหรือการก่อกวน

2.ระบบขับเคลื่อน:

O Oสเต็ปเปอร์มอเตอร์หรือเซอร์โวมอเตอร์ DC:ให้แหล่งจ่ายไฟ สเต็ปเปอร์มอเตอร์คุ้มค่าและควบคุมง่ายกว่าการติดตามที่แม่นยำ-คุณสมบัติที่สำคัญสำหรับตำแหน่งแพนเอียงขั้นสูง

O Oกลไกการลดความแม่นยำ:แปลงเอาต์พุตความเร็วสูงและแรงบิดต่ำของมอเตอร์ให้เป็นหน่วยแพนและเอียงความเร็วต่ำแรงบิดสูงที่ต้องการเพื่อให้มั่นใจถึงการเคลื่อนไหวที่ราบรื่นและแม่นยำ

3.ระบบควบคุม:

O Oแผงควบคุมภายใน:ได้รับคำสั่งจากตัวควบคุมภายนอก (dvr/nvr/ แป้นพิมพ์/แพลตฟอร์มซอฟต์แวร์) ผ่านโปรโตคอลเช่น RS-485, PELCO-d/p หรือ onvif.

O Oข้อเสนอแนะตำแหน่ง (เช่นการเข้ารหัส):ตรวจสอบตำแหน่งที่แท้จริงของชุดแพนเอียงแบบเรียลไทม์ช่วยให้สามารถควบคุมวงปิดเพื่อรับประกันความถูกต้องของตำแหน่งและการทำซ้ำได้-จำเป็นสำหรับความน่าเชื่อถือตัวกำหนดตำแหน่งแพนเอียง

O Oสวิทช์จำกัด:ป้องกันไม่ให้เครื่องหมุนเกินขีดจำกัดทางกลปกป้องอุปกรณ์และสายเคเบิล

4.อินเทอร์เฟซและสายเคเบิล:

O Oกำลังไฟเข้า:โดยทั่วไป AC 24V หรือ DC 12V/24V.

O Oอินพุตสัญญาณควบคุม:เช่นอินเทอร์เฟซ RS-485

O Oเอาต์พุตวิดีโอ/ข้อมูล (ผ่านวงแหวนสลิป):สำหรับหน่วยแพนและเอียงที่มีการหมุน ° 360อย่างต่อเนื่องแหวนลื่นเป็นส่วนประกอบหลัก ช่วยให้มั่นใจได้ว่าการส่งผ่านพลังงานสัญญาณวิดีโอสัญญาณควบคุมและข้อมูลอย่างต่อเนื่องเสถียรและไม่พันกันในระหว่างการหมุนไม่จำกัด

ค่าหลักและการใช้งานของหน่วยแพนและเอียง

มูลค่าหลักของ PTU อยู่ในขยายความคุ้มครองของจุดเฝ้าระวังเดียวอย่างมากการเปิดใช้งาน:

· การตรวจสอบ360 ° การตรวจสอบอย่างต่อเนื่อง:ครอบคลุมพื้นที่กว้างใหญ่ลดจำนวนกล้องคงที่ที่จำเป็นและลดค่าใช้จ่ายโดยรวม

· การตรวจสอบการติดตามเป้าหมายแบบไดนามิก:ทำงานร่วมกับการวิเคราะห์อัจฉริยะ (เช่นการจดจำใบหน้าการติดตามยานพาหนะ) สำหรับการติดตามวัตถุเคลื่อนที่โดยอัตโนมัติหรือด้วยตนเอง

· การตรวจสอบสายตรวจพื้นที่สำคัญ:Pre-set หลายจุดสำคัญ (ตำแหน่งที่ตั้งไว้ล่วงหน้า) สำหรับทัวร์อัตโนมัติหรือการเรียกคืนอย่างรวดเร็ว

· การตรวจสอบการสังเกตโดยละเอียด:ใช้เลนส์ซูม (กล้อง PTZ) เพื่อสังเกตรายละเอียดที่อยู่ห่างไกลอย่างใกล้ชิด

· การตรวจสอบสภาพแวดล้อมที่ซับซ้อนเหมาะสม:เหมาะสำหรับสถานที่ที่ต้องการขนาดใหญ่การตรวจสอบที่ยืดหยุ่น: สี่เหลี่ยม, สถานี, พอร์ต, เส้นขอบ, คลังสินค้าขนาดใหญ่, ชั้นโรงงาน, ฮับการขนส่ง

ทำไมต้องเลือกหน่วยแพนและเอียงที่มีคุณภาพสูง?

The Theหน่วยเอียงกระทะมักจะเป็นส่วนประกอบที่เคลื่อนไหวบ่อยที่สุดและเครียดทางกลไกในระบบ ประสิทธิภาพส่งผลโดยตรงต่อความเสถียรความน่าเชื่อถือและอายุการใช้งานของการตั้งค่าการเฝ้าระวังทั้งหมด

· การตรวจสอบความแม่นยำและความสามารถในการทำซ้ำได้:เกียร์และมอเตอร์ที่มีความแม่นยำสูงช่วยให้มั่นใจได้ว่าตำแหน่งที่ตั้งไว้ล่วงหน้ามีความแม่นยำและเข้าถึงได้อย่างสม่ำเสมอ-จุดเด่นที่แท้จริงตัวกำหนดตำแหน่งแพนเอียง.ค่าาา

· การตรวจสอบการทำงานที่ราบรื่น:การเคลื่อนไหวที่ราบรื่นเป็นสิ่งสำคัญสำหรับการไหลของวิดีโอและการติดตามที่มีประสิทธิภาพ

· การตรวจสอบกำลังการผลิตไฟฟ้าและความแข็งแกร่ง:ต้องรองรับกล้องและน้ำหนักที่อยู่อาศัยอย่างเสถียรทนต่อแรงลมและหลีกเลี่ยงการสั่นสะเทือน/การสั่นสะเทือน

· การตรวจสอบความทนทานและการป้องกัน:ต้องใช้วัสดุและการก่อสร้างที่มีคุณภาพสูงมีการป้องกันการรั่วซึมที่ดีเยี่ยมป้องกันฝุ่นความต้านทานการกัดกร่อน (การจัดอันดับ IP66/IP67ทั่วไป) และความทนทานต่ออุณหภูมิ

· การตรวจสอบความน่าเชื่อถือของแหวนลื่นสำหรับการหมุนอย่างต่อเนื่องหน่วยแพนและเอียง, คุณภาพแหวนลื่นเป็นสิ่งสำคัญยิ่งสำหรับความมั่นคงในระยะยาว วงแหวนกันลื่นที่ด้อยกว่าทำให้เกิดการสูญเสียสัญญาณเสียงวิดีโอและความล้มเหลวของอุปกรณ์ที่อาจเกิดขึ้น

· การตรวจสอบการออกแบบที่เงียบ:การทำงานที่มีเสียงรบกวนต่ำมีความสำคัญสำหรับสภาพแวดล้อมในร่มหรือที่เงียบสงบ

เทคโนโลยี ziwinเข้าใจคุณค่าหลักของ PTU อย่างลึกซึ้ง ซีรีย์ ziwinหน่วยแพนและเอียงการใช้ประโยชน์จากมอเตอร์ทางวิศวกรรมที่แม่นยำ,,,แหวนสลิปนำเข้าความน่าเชื่อถือสูงตัวเรือนแข็งแรงทนทาน อยู่ภายใต้อำนาจการทดสอบอายุและการทดสอบการปรับตัวต่อสิ่งแวดล้อม, Ziwin ptus ให้แน่ใจว่าการทำงานในระยะยาวมีเสถียรภาพในสภาวะที่รุนแรงต่างๆให้เชื่อถือได้แม่นยำและเงียบการสนับสนุนการเคลื่อนไหวสำหรับจุดตรวจสอบที่สำคัญของคุณ

สรุปสรุปแล้ว

The Theหน่วยแพนและเอียงเป็น "Agile Joint" ที่ขาดไม่ได้ในระบบเฝ้าระวังความปลอดภัยอัจฉริยะที่ทันสมัย การทำความเข้าใจแนวคิดพื้นฐานหลักการทำงานและค่านิยมหลักเป็นสิ่งจำเป็นสำหรับการสร้างเครือข่ายการตรวจสอบที่มีประสิทธิภาพเชื่อถือได้และครอบคลุม การเลือกประสิทธิภาพสูงและแข็งแกร่งหน่วยเอียงกระทะเช่นจาก ziwin เป็นการลงทุนที่ชาญฉลาดเพื่อให้มั่นใจถึงความเสถียรของระบบในระยะยาวและเพิ่มประสิทธิภาพในการดำเนินงานสูงสุด
