วิธีการเลือกหน่วยแพนเอียงด้วย feedthroughs RF คู่สำหรับระบบเสาอากาศ

คู่มือการปฏิบัติจากความต้องการของระบบไปจนถึงการดำเนินการทางวิศวกรรม

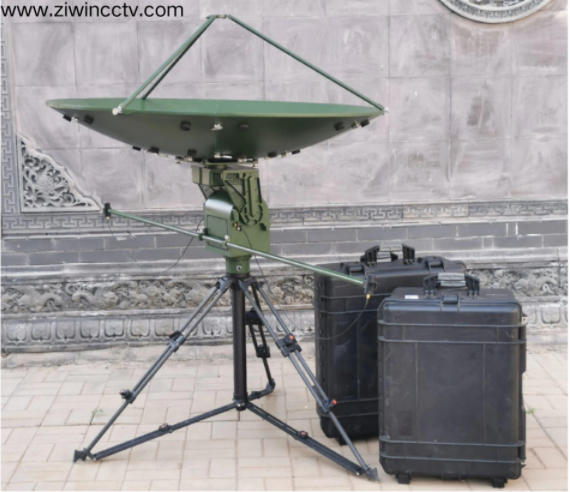

สำหรับระบบเรดาร์การสื่อสารและเคาน์เตอร์ UAS เสาอากาศมักยึดติดกับหน่วยแพนเอียง (ptus) เพื่อให้ครอบคลุม Azimuth และชี้ที่ถูกต้อง แต่มักละเลยปัญหาในการใช้งานเหล่านี้คือการกำหนดเส้นทางของสัญญาณ RF ระหว่างด้านนิ่งและแพลตฟอร์มหมุน ความต้องการของ feedthroughs RF คู่ร่วมกับความท้าทายที่มีอยู่ในการเลือกหน่วยแพนเอียงที่เหมาะสมเพื่อรองรับพวกเขามีผลกระทบสำคัญต่อความเสถียรของระบบและความสมบูรณ์ของสัญญาณตลอดจนความน่าเชื่อถือในระยะยาว

กระดาษนี้เป็นคำแนะนำที่เป็นระบบและวิศวกรรมที่มุ่งเน้นสำหรับการเลือกหน่วยแพนเอียงที่เหมาะสมกับการตอบสนอง RF คู่ในระบบเสาอากาศรายละเอียดด้านของประสิทธิภาพ RF, การออกแบบทางกล, และปัญหาการรวมการปฏิบัติ

คำถามแรก: ระบบเสาอากาศของคุณต้องการช่อง RF คู่จริงๆหรือไม่?

ในการเปรียบเทียบข้อกำหนดแพนเอียงใดๆสิ่งสำคัญคือต้องเข้าใจสถาปัตยกรรมระบบที่เกี่ยวข้องกับพวกเขาในหลายกรณี FRU คู่ของการตอบรับ RF ไม่ได้เป็นตัวเลือกแต่ค่อนข้างจำเป็น สถานการณ์เหล่านี้รวมถึง:

A. แยกสัญญาณส่ง (TX) และรับสัญญาณ (RX)

B. เสาอากาศหลักพร้อมเสาอากาศสำรองสำหรับการซ้ำซ้อน

C. การทำงานแบบหลายแบนด์ (เช่นการสื่อสารด้วยความถี่ต่ำการตรวจจับด้วยไมโครเวฟ)

D. การตรวจสอบพร้อมกันและการส่งหรือการติดขัดที่ใช้งานอยู่

E. การทดสอบการสอบสอบเทียบหรือการบำรุงรักษาออนไลน์โดยไม่รบกวนการทำงาน

ในบริบทนี้การใช้กลไกการแพนเอียงที่ช่วยให้สามารถป้อนผ่าน RF แบบคู่ได้อย่างมากคือคำตอบทางวิศวกรรมที่แข็งแกร่งที่สุด

ประสิทธิภาพ RF มาก่อน-ไม่ใช่แค่ความสามารถในการหมุน

ข้อผิดพลาดที่มักสร้างขึ้นเกี่ยวกับการเลือกแพนเอียงคือ placing∮ น้ำหนักสูงเกินไปในมุมการหมุนและความเร็วมากกว่าประสิทธิภาพ rf. เพื่อระบุลักษณะหน่วยแพนเอียงแบบ dual-RF ต้องระบุพารามิเตอร์ RF ต่อไปนี้:

คะแนนทั่วไปได้แก่:

DC-3 GHz

DC-6 GHz

DC-8GHz

DC-18GHz

ความสามารถความถี่เพิ่มเติมต้องใช้ความคลาดเคลื่อนทางกลที่มีความต้องการมากขึ้นวัสดุที่ดีขึ้นและการออกแบบที่ซับซ้อนมากขึ้นของข้อต่อ RF rotarysene กฎที่ดีของนิ้วหัวแม่มือคือการเลือกช่วงที่ตรงกับความต้องการของระบบแต่ไม่เกินมาก

การสูญเสียการแทรกและความมั่นคงในระหว่างการหมุน

บวกการสูญเสียการแทรกต่ำไม่เพียงแต่ช่วยเพิ่มระยะการตรวจจับแต่ยังเป็นประโยชน์ต่อคุณภาพการสื่อสาร แต่เป็นสิ่งสำคัญมากขึ้นความมั่นคงของ lostment. การออกแบบระดับล่างบางแบบอาจเป็นไปตามข้อกำหนด RF ในการทดสอบแบบคงที่แต่การอ่านอาจแตกต่างกันไปภายใต้การหมุนซึ่งไม่สามารถยอมรับได้สำหรับกรณีการใช้งานจริง

การแยกช่องสัญญาณ (สำคัญสำหรับ dual RF)

RF คู่จริงต้องมีการแยกสูงระหว่างช่องและการเชื่อมต่อต่ำของเส้นทางการส่งผ่านกำลังสูงลงในเส้นทางรับที่ละเอียดอ่อน นี่คือพารามิเตอร์ที่แยกการออกแบบ Dual-RF ที่แท้จริงออกจากตัวที่มีเพียง "สองสายที่แบ่งปันโครงสร้าง"

ต้องรองรับการหมุน ° 360อย่างต่อเนื่อง

ถ้าระบบเสาอากาศจำเป็นต้องใช้:

A. ไม่จำกัด360 ° การหมุนอย่างต่อเนื่อง

B.24/7การทำงานระยะยาว

ในกรณีนี้มันจะทำให้รู้สึก toonies โยนออกโซลูชั่นเหล่านั้นซึ่งพึ่งพาห่วงสายเคเบิลด้านนอกหรือสายไฟที่มีการหมุนจำกัดได้ทันที หัวแพนเอียงแบบ dual-RF ที่เหมาะสมประกอบด้วย:

ข้อต่อโรตารี่ a.rf ติดตั้งใน PTU

B. สองช่อง RF ฟรีสำหรับการหมุนใดๆ

C. การแยกสัญญาณทางกายภาพของ RF พลังงานและสัญญาณควบคุม

นี่เป็นสิ่งสำคัญในการแยกแยะระหว่างระบบระดับวิศวกรรมและโซลูชันในห้องปฏิบัติการชั่วคราว

ความแม่นยำทางกลส่งผลโดยตรงต่อประสิทธิภาพ RF

มันผิดที่จะรักษา RF และการออกแบบทางกล-เป็นสองสาขาวิชาที่แยกต่างหาก การก่อสร้างทางกลของหน่วย dual-RF typectro Pan-TILT กำหนดประสิทธิภาพที่จำกัดโดย rf.

ปัจจัยทางกลที่สำคัญในการมองเห็นคือ:

A.radial Run-OUT ของ> Main-SHAFT

B. การสั่นสะเทือนขนาดเล็กในระหว่างการหมุน

C. ความยาวมวลและ cgm/ ความสูงของเสาอากาศ

D. แรงลมหมุนด้วยความเร็วสูงความแข็งแกร่งของโครงสร้าง

เมื่อเสาอากาศทิศทางเหล่านั้นมีขนาดใหญ่เช่น2 M × 0.3 M หรือแม้แต่1 M × 1 M การโยกเยกทางกลสามารถทำให้เกิดความไม่สามารถยอมรับได้ของความไม่มั่นคงของ RF

อินเทอร์เฟซและรายละเอียดการรวมมีความสำคัญมากกว่าที่คาดไว้

ข้อกำหนดอื่นๆในหน่วยแพนเอียงแบบ dual-rfuring เพื่อให้สามารถรวมเข้ากับโครงสร้างระบบได้อย่างลงตัว ข้อควรพิจารณาที่สำคัญได้แก่:

A.rf เชื่อมต่อประเภท (N, SMA, FRU TNC ฯลฯ)

B. ตำแหน่งของตัวเชื่อมต่อช่วยให้สามารถทำความสะอาดสายเคเบิลได้

C. ลูกค้าที่ระบุการเชื่อมต่อหรือสายเคเบิลเป็นไปได้

D. การแยกภายในที่เหมาะสมของเส้นทาง RF, Power และ Control

รายละเอียดประเภทนี้สามารถมีผลกระทบอย่างมากต่อความสะดวกและความสำเร็จในการส่งมอบโครงการ-มันจะบินได้อย่างราบรื่นรู้ว่าจะคาดหวังอะไรและต้องมีการออกแบบใหม่ในระหว่างการบูรณาการ?

ความซ้ำซ้อนและความน่าเชื่อถือสำหรับระบบภารกิจที่สำคัญ

ตัวอย่างเช่นในการใช้งานเคาน์เตอร์ UAS การเฝ้าระวังสนามบินและการรักษาความปลอดภัยชายแดนหรือการตรวจสอบโครงสร้างพื้นฐานที่สำคัญภาคแพนเอียงหน่วยคาดว่าจะมีการดำเนินงานในช่วงเวลานานที่อาจถึงหลายปี

การออกแบบ Pan-tiltaurus แบบ dual-RF นำเสนอประโยชน์ที่สำคัญมากมาย:

A.rf ช่องสลับ ② ทั้งหลักและรอง

B. การบำรุงรักษาและการวินิจฉัยออนไลน์

C. เวลาเฉลี่ยที่สูงขึ้นระหว่างความล้มเหลว (MTBF)

D. ลดความเสี่ยงระดับระบบ

ในสภาพแวดล้อมดังกล่าว-การรวมฟีด RF คู่ผ่านไม่ได้เพิ่มค่าใช้จ่ายแต่ลดความเสี่ยง

สรุป: การเลือกแพนเอียงแบบ dual-RF เป็นการตัดสินใจทางวิศวกรรมระบบ

การเลือกหน่วยแพนเอียงที่มีการตอบสนอง RF แบบคู่ไม่ได้เป็นเพียงเรื่องของการเลือกฮาร์ดแวร์ มันเป็นการตัดสินใจทางวิศวกรรมระดับระบบที่สะท้อน:

ก. ความเข้าใจเกี่ยวกับสถาปัตยกรรม RF โดยรวม

B. การพิจารณาการดำเนินงานในระยะยาวและการบำรุงรักษา

C. เน้นความน่าเชื่อถือมากกว่าข้อกำหนดที่แยกได้

หน่วยแพนเอียงแบบ dual-RF ที่ออกแบบมาอย่างดีช่วยให้เกิดความสมดุลระหว่างประสิทธิภาพ RF เสถียรภาพทางกลและความพร้อมในการรวมเพื่อให้มั่นใจได้ว่าระบบเสาอากาศจะทำงานได้อย่างน่าเชื่อถือตลอดอายุการใช้งาน
