ทำไมหน่วยแพนเอียงจึงจำเป็นในระบบป้องกันโดรน

บทนำ: ระบบป้องกันโดรนมากกว่าเซ็นเซอร์

ด้วยโดรนและ UAVs ที่หดตัวในขนาดต้นทุนและความสะดวกในการใช้งานดังนั้นด้วยโซลูชันป้องกันโดรนจึงย้ายจากขอบไปยังแง่มุมที่สำคัญของกลไกการรักษาความปลอดภัยในระดับความสูงต่ำ สนามบินการติดตั้งที่สำคัญเส้นขอบและพื้นที่เร่งด่วนทั้งหมดมีการพึ่งพาการใช้ระบบที่เปิดใช้งานการตรวจจับการติดตามและการบรรเทาอาการโดรนโกงมากขึ้น

การสนทนาในอุตสาหกรรมมักหมุนรอบช่วงเรดาร์ความละเอียดของกล้องและอัลกอริทึม airol. อย่างไรก็ตามในความเป็นจริงประสิทธิภาพของระบบมักจะขึ้นอยู่กับน้อยกว่า-เห็นได้ชัด-แต่ไม่มีที่สำคัญน้อย-แง่มุมของการใช้งานใดๆ;

เห็นได้ชัดว่าในระบบป้องกันโดรนที่พวกเขาไม่ได้แท็กพร้อมอุปกรณ์เช่นกันบางครั้งก็ทั้งหมดมา downlows กับพวกเขา

PAN-TILT positioners และ Anti-Drone architectures

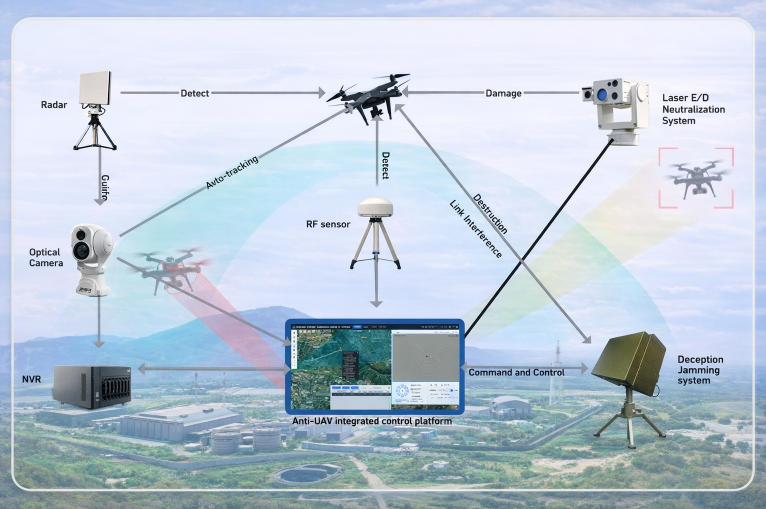

ระบบป้องกันโดรนทั่วไปประกอบด้วยสามชั้นแบบบูรณาการสูง:

เครื่องตรวจจับ

เรดาร์เฝ้าระวังหรือเซ็นเซอร์ RF (แบบพาสซีฟ) ตรวจจับส่วนประกอบที่อาจเกิดขึ้นและวัตถุในพื้นที่อากาศ

การระบุและการติดตาม

เซ็นเซอร์ eo/ir ให้การยืนยันด้วยภาพที่สมจริงและการตรวจสอบอย่างยั่งยืน

การบรรเทาโรค

เป้าหมายของพวกเขามีส่วนร่วมกับระบบ RF ทิศทาง jammers หรือ effectors อื่นๆ

ดังนั้นตลอดระดับเหล่านี้ตำแหน่งแพนเอียงมีบทบาทที่เรียบง่ายแต่สำคัญ: พวกเขานำเซ็นเซอร์และ effector เข้าสู่การจัดตำแหน่งฟิสิกส์กับเป้าหมายในพื้นที่จริง Mistarget และ Tines แม้เซ็นเซอร์ที่ดีที่สุดกลายเป็น unserviceable.

การชี้ที่แม่นยำ: ความแม่นยำทางกลกลายเป็นภารกิจสำคัญ

ประสิทธิภาพของเรดาร์ขึ้นอยู่กับความถูกต้องของการชี้

เสาอากาศเรดาร์ Arduin อาจติดตั้งระบบป้องกันโดรนบนตำแหน่งแพนเอียงสำหรับการสแกนเซกเตอร์หรือการติดตามเป้าหมาย ② ข้อผิดพลาดจะถูกแมปอย่างตรงไปยังประสิทธิภาพของเรดาร์:

ลดความน่าจะเป็นในการตรวจจับ

การติดตามไม่เสถียร

สัญญาณเตือนเท็จเพิ่มขึ้น

สำหรับลำแสงดินสอหรือเรดาร์ติดตามความแม่นยำทางกลเป็นความต่อเนื่องของประสิทธิภาพของเรดาร์

การติดตาม eo/ir ต้องใช้การควบคุมสายตาที่มั่นคง

เซ็นเซอร์ eo/ir ต้องการการควบคุมสายตาที่สม่ำเสมอและทำซ้ำได้เพื่อติดตาม UAVs ที่เคลื่อนไหวได้เล็กน้อยและรวดเร็ว เมื่อระยะทางและเป้าหมายกลายเป็นไกลแม้ offerno โดยสิบขององศาอาจทำให้เกิดการสูญเสียเป้าหมายของคุณ ปัญหาคลาสสิกเช่นการสั่นสะเทือนความเลอะเทอะหรือการทำซ้ำที่ไม่ดีมีแนวโน้มที่จะผิดพลาดสำหรับข้อบกพร่องของซอฟต์แวร์-เมื่อปัญหาการสั่นสะเทือนอยู่ในเสถียรภาพทางกล

ทำไมการเอียงกระทะขั้นพื้นฐานถึงไม่เพียงพอ

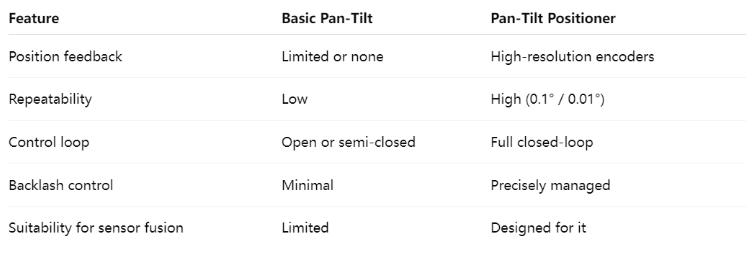

การเอียงกระทะไม่ใช่ทั้งหมดจะเหมาะสมสำหรับระบบป้องกันโดรน "" หน่วยเอียงแพน " (PTU) isped ไม่เหมือนกับกลไกการแพนเอียงมาตรฐาน:

ระบบป้องกันเสียงพึมพำพึ่งพาข้อมูลมุมที่แม่นยำสำหรับฟิวชั่นเซ็นเซอร์เรดาร์ไปยัง eo/ir handoff และการติดตามอัตโนมัติ อย่างชัดเจนความต้องการดังกล่าวสามารถตอบสนองได้เพียงอย่างเดียวกับ positioners ที่มีข้อเสนอแนะที่ถูกต้องสูงและทำซ้ำ

การติดตามอย่างต่อเนื่องต้องหมุนอย่างต่อเนื่อง

โดรนไม่เข้าใกล้ทิศทางที่คาดการณ์ได้และระบบป้องกันโดรนมักจะต้องใช้งาน:

24/7

ในทุกสภาพอากาศ

โดยปราศจากการแทรกแซงด้วยตนเอง

เรียนรู้เพิ่มเติมเกี่ยวกับช่วงการหมุนที่แคบทำให้จุดบอดการกลับบ้านใหม่และขัดจังหวะการติดตาม การติดตามที่สม่ำเสมอแต่ราบรื่นนั้นอำนวยความสะดวกเนื่องจากการหมุนแอซิมัทอย่างต่อเนื่องและมีความสำคัญอย่างยิ่งในการได้มาซึ่งเป้าหมายความเร็วสูง

เพื่อให้การหมุนอย่างต่อเนื่องแพนเอียง positioner ต้องส่งได้อย่างน่าเชื่อถือ:

พาวเวอร์

การควบคุมและสัญญาณข้อมูล

สัญญาณ RF สัญญาณ

สิ่งนี้ทำได้ผ่านวงแหวนสลิปในตัวและข้อต่อแบบหมุน RF-ส่วนประกอบสำคัญสำหรับความน่าเชื่อถือของระบบในระยะยาว

หลายเซ็นเซอร์โหลดความต้องการเสถียรภาพโครงสร้าง

ภาพถ่ายในขณะที่เป็นเซ็นเซอร์ที่ดีระบบป้องกันการดรอนโซลใหม่ส่วนใหญ่ใช้เซ็นเซอร์มากกว่าหนึ่งชนิด การกำหนดค่าทั่วไปอาจรวมถึง:

เสาอากาศเรดาร์เรดาร์

กล้อง EO

ส่งภาพด้วยความร้อน

เสาอากาศ RF

มีความต้องการสูงในตำแหน่งแพนเอียงโดยการติดตั้งเซ็นเซอร์หลายตัวบนแพลตฟอร์มเดียวกันซึ่งต้องการความจุน้ำหนักบรรทุกขนาดใหญ่ความแข็งของโครงสร้างที่ดีและศูนย์แรงโน้มถ่วงที่ถูกต้อง (ฟันเฟือง) การจัดสรร การโก่งทางกลหรือการเคลื่อนที่จะลดความแม่นยำและด้วยเหตุนี้ประสิทธิภาพของระบบโดยรวม

ความน่าเชื่อถือในระยะยาวในการปรับใช้ในโลกแห่งความเป็นจริง

ระบบป้องกันโดรนไม่ใช่ภารกิจแบบปิดครั้งเดียวการติดตั้งแบบถาวรที่ออกแบบมาเพื่อทำงานในช่วงหลายปีที่ผ่านมา ความแม่นยำใน PT positionersall Design เป็นสิ่งสำคัญยิ่งโดยเฉพาะอย่างยิ่งเมื่อ:

น้ำหนักของลม

อุณหภูมิเปลี่ยนแปลงได้

การเคลื่อนไหวอย่างต่อเนื่อง

การเปิดรับสิ่งแวดล้อม

เป็นผลให้ "การออกแบบทางกลคุณภาพแบริ่งความละเอียดของตัวเข้ารหัสและความเสถียรของวงควบคุมมีความสำคัญเท่ากับรายละเอียดของเซ็นเซอร์"

ข้อกำหนดที่สำคัญสำหรับแพนเอียง positioner ในระบบป้องกัน drones/

เมื่อเลือกแพนเอียง positioner สำหรับ Anti-Drone การใช้งาน, integrators จะต้องรักษามันเป็นระบบอื่นๆยกเว้นและประเมินมันขึ้นอยู่กับ:

ความแม่นยำของตัวชี้และความสามารถในการทำซ้ำได้

ฟันเฟืองและการสั่นสะเทือนน้อยที่สุด

ความสามารถในการหมุนอย่างต่อเนื่อง

Payload สำหรับการกำหนดค่าระบบหลายเซ็นเซอร์

การถ่ายโอนพลังงานข้อมูลระยะใกล้และสัญญาณ RF ที่สม่ำเสมอ

การป้องกันกลางแจ้ง (ทั่วไป IP65/IP66หรือสูง)

เมื่อพิจารณาจากการหมุนแพนเป็นอุปกรณ์ติดตั้งขั้นพื้นฐานเป็นความผิดพลาดที่ใหญ่และมีราคาแพง

สรุป: กลไกความแม่นยำช่วยให้ระบบป้องกันโดรนที่มีประสิทธิภาพ

ระบบป้องกันโดรนมักถูกกำหนดโดยเซ็นเซอร์และซอฟต์แวร์แต่ประสิทธิภาพในโลกแห่งความเป็นจริงขึ้นอยู่กับว่าเซ็นเซอร์เหล่านั้นถูกนำไปใช้และควบคุมทางกายภาพอย่างไร

ตำแหน่งแพนเอียงให้ความแม่นยำทางกลเสถียรภาพและความต่อเนื่องที่ทำให้การตรวจจับการติดตามและการบรรเทาเป็นไปได้

ในระบบป้องกันโดรนกลไกที่แม่นยำไม่ใช่รายละเอียดที่รองรับ
พวกเขาเป็นรากฐานที่ระบบทั้งหมดทำงาน
