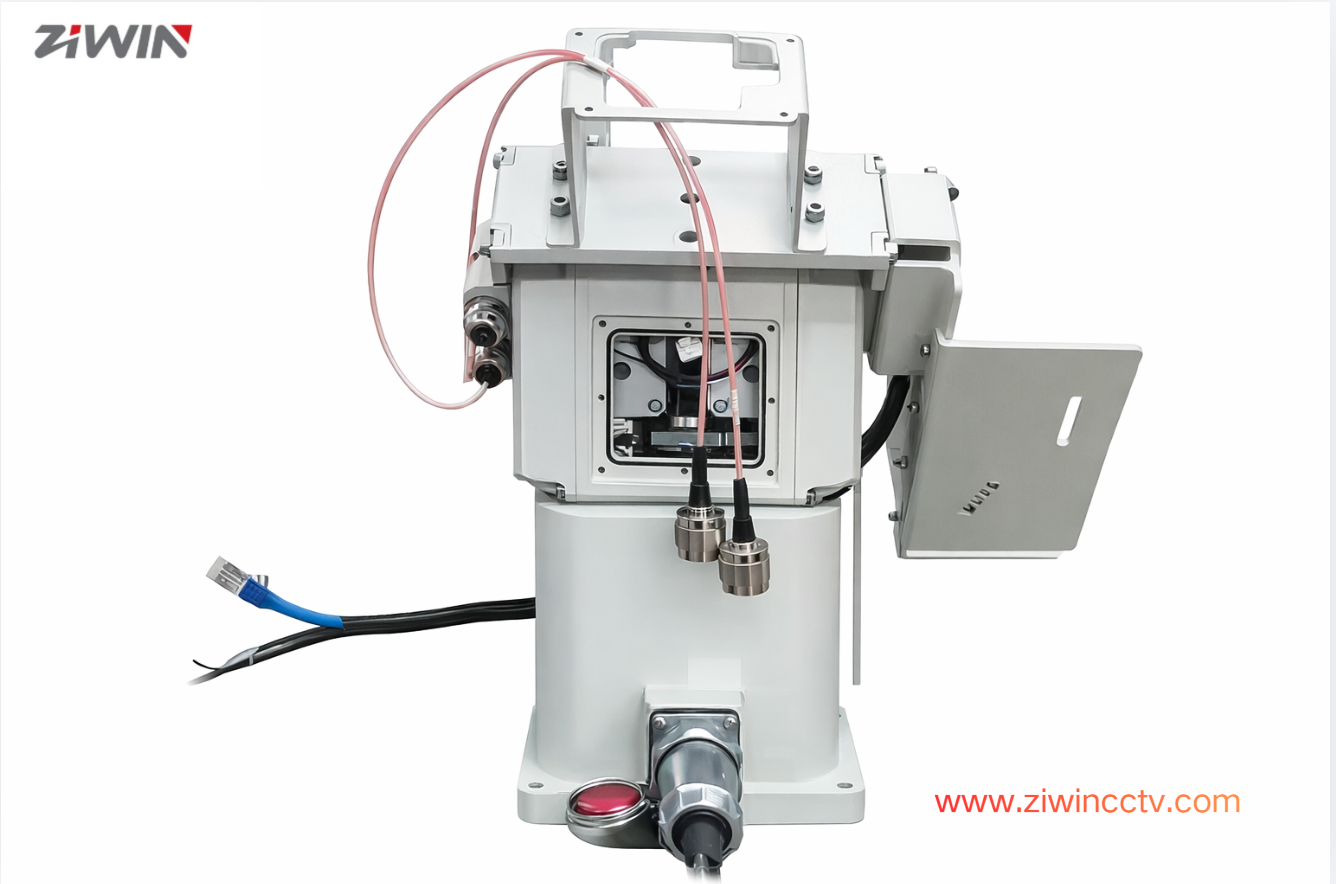

ความท้าทายที่สำคัญในการออกแบบแหวนลื่นสำหรับระบบ RF PAN TILT แบบ Dual-Channel

ด้วยการพัฒนาความถี่ที่สูงขึ้นแบนด์วิดท์ที่กว้างขึ้นและระบบ RF แบบ Dual Channel RF PAN TILT System กลายเป็น rampant ในหลายสาขา, เช่นเสาอากาศคู่ช่องทางการสื่อสารสองช่องทางเรดาร์ลิงค์หลัก/ระบบเชื่อมโยงหลายโพลาไรซ์รอง .. ฯลฯในระบบดังกล่าวระบบแพนเอียงไม่ได้มีเพียงการควบคุมชี้ที่มีความแม่นยำสูงแต่ยังรองรับการส่งสัญญาณ RF ความถี่สูงสองตัวพร้อมกันและเสถียรในระหว่างการหมุน รองรับการส่งสัญญาณผ่านวงแหวนสลิปซึ่งเป็นส่วนที่สำคัญที่สุดของงานกุญแจนี้

Gimbals RF แบบ Dual-Channel มีข้อกำหนดที่เข้มงวดและซับซ้อนมากขึ้นในวงแหวนสลิปเมื่อเทียบกับระบบ RF แบบ single-Channel MS และปัญหาหลักมีดังนี้

I. ค่ะ ความเป็นอิสระและการแยกสัญญาณ RF สองสัญญาณ

ในระบบ RF PAN TILT สองช่องจำเป็นต้องมีแหวนลื่นให้สัญญาณ RF สองสัญญาณ สัญญาณดังกล่าวอาจทำงานในย่านความถี่เดียวกันหรือแตกต่างกันโดยมีรูปแบบการเป็นโพลาไรซ์เดียวกันหรือมุมฉากและสามารถเชื่อมต่อได้และได้รับพร้อมกัน ความยากลำบากที่สำคัญสำหรับแหวนลื่นคือวิธีการบรรลุการแยกระหว่างช่อง โครงสร้างภายในที่ออกแบบมาไม่ดีอาจทำให้เกิดครอสทอล์คช่องสัญญาณ RF การเชื่อมต่อสัญญาณและ SNR ที่แย่ลง ที่ความถี่สูง crosstalk เล็กน้อยสามารถคูณที่ระดับระบบการย่อยสลายคุณภาพของการสื่อสารหรือความละเอียดของเรดาร์ ดังนั้นเพื่อเอาชนะข้อเสียเปรียบนี้แหวนลื่นในระบบ RF แพนเอียงแบบ Dual-Channel ต้องให้ระดับความเป็นอิสระที่เหมาะสมสำหรับทั้งไฟฟ้าและโครงสร้างระหว่างสัญญาณ rfc/2สัญญาณที่แตกต่างกัน

II.ครับ การจับคู่อิมพีแดนซ์และความเสถียรในการหมุนเฟรม

ระบบ RF มีความไวสูงต่อความต่อเนื่องของอิมพีแดนซ์และความต้องการนี้จะเพิ่มขึ้นอีก indary Dual Channel RF SLIP Rings ในการหมุนวงแหวนสลิปยังต้องทำงานเพื่อรักษาอิมพีแดนซ์ลักษณะเฉพาะสำหรับแต่ละช่อง RF ให้เสถียร (เช่น50) และไม่เปลี่ยนแปลงเมื่อหมุนมุมและความเร็วต่างกันไป นอกจากนี้ยังต้องป้องกันการสะท้อนที่มากเกินไปที่เกิดจากความคลาดเคลื่อนทางกลหรือเงื่อนไขการติดต่อที่แตกต่างกันเล็กน้อย การเปลี่ยนแปลงประสิทธิภาพในหนึ่งช่องอาจทำให้เกิดการเคลื่อนไหวที่ประสานกันของทั้งระบบเพื่อให้ความเสถียรของอิมพีแดนซ์ของวงแหวนกันลื่นอยู่ภายใต้สภาวะการหมุนเป็นปัญหาพื้นฐานที่จะแก้ไขได้สมมาตรแบบรัศมีสำหรับหน่วยเอียงกระทะ RF แบบสองช่องสัญญาณ

III ครับ ข้อจำกัดสองประการของการสูญเสียการแทรกและความเสถียรของระยะพิโคเซคอน

ความต้องการแหวนลื่นในระบบเอียง RF แพนสองช่องจำเป็นต้องมีแหวนลื่นในการถ่ายโอนเช่นเดียวกับการควบคุมสัญญาณคู่และจะมีประสิทธิภาพการซิงโครไนซ์ที่สม่ำเสมอระหว่างแต่ละช่อง นี้ประกอบด้วยหมู่คนอื่นๆ (แน่นอนในการสูญเสียการควบคุม leveling, ความสม่ำเสมอระหว่างสองช่องในหายไปและเฟสล่าช้าเสถียรภาพและ predictability) หากมีการสูญเสียที่แตกต่างกันหรือการเปลี่ยนเฟสของสัญญาณ RF สองตัวโดยคำนึงถึงสภาพเริ่มต้นภายในวงแหวนสลิปความไม่สมดุลของลิงก์นี้อาจทำให้เกิดข้อผิดพลาดในการขึ้นรูปหรือการประมวลผลสัญญาณและการสอบเทียบระบบที่ซับซ้อนขึ้นอย่างมาก ดังนั้นในระบบ RF PAN TILT แบบสองช่องสัญญาณวงแหวนสลิปจึงไม่ใช่แค่ "ส่วน RF" แต่เป็นส่วนประกอบที่มีความแม่นยำซึ่งต้องการการจับคู่ช่องสัญญาณและการจัดการความสม่ำเสมอ

IV ครับ ความยากลำบากในการรวมหลายช่องทางในภูมิภาคที่มีข้อจำกัด

แพนเอียงมีความไวต่อขนาดและน้ำหนักโดยเนื้อแท้ในขณะที่แหวนสลิป RF แบบ Dual Channel มักจะต้องมีการฝังกลบในกลุ่มดาวของช่องทางพลังงานเพิ่มเติมสัญญาณควบคุม (e. g., RS-485หรืออีเธอร์เน็ต) และสัญญาณเซ็นเซอร์/ข้อเสนอแนะ ทำให้สามารถรวมช่องสัญญาณ RF คู่ดังกล่าวเข้ากับสัญญาณความถี่ต่ำหลายสัญญาณพร้อมกับการแยกคลื่นแม่เหล็กไฟฟ้าที่เพียงพอและการกระจายความร้อนที่เข้ากันได้กับโครงสร้างในพื้นที่โครงสร้างที่จำกัดเป็นปัญหาทางวิศวกรรมระบบที่ซับซ้อน ในสภาพแวดล้อมดังกล่าวการออกแบบโครงสร้างภายในรูปแบบช่องและการป้องกัน (การป้องกัน) มาตรการของ slipuring Ring มีบทบาทสำคัญในประสิทธิภาพทั่วโลกและความน่าเชื่อถือของ Dual-Channel RF ptz.

V ครับ ปัญหาข้อต่อของความแม่นยำในการตัดเฉือนและประสิทธิภาพ RF

ระบบย่อยแบบกลไกและ RF มีความสัมพันธ์อย่างใกล้ชิดในระบบ RF PAN TILT แบบสองแกน แหวนลื่นซึ่งเป็น "อินเตอร์เฟซหมุน" สามารถแนะนำลงในเส้นทางสัญญาณ RF แม้ข้อผิดพลาดอยู่ตรงกลางเล็กน้อยและศูนย์กลางนอกเหนือไปจากแกนและรัศมี runout, การสั่นสะเทือนในระหว่างการหมุน, และสวมใส่เนื่องจากการใช้งานในระยะยาว ระบบ RF แบบ Dual Channel มีความไวต่อการเชื่อมต่อของประเภทนี้มากกว่าระบบช่องทางเดียว inasmuch เป็นความไม่มั่นคงที่เกิดขึ้นในทั้งสอง channelspetally จะมีผลต่อประสิทธิภาพโดยรวมและดังนั้นการได้รับความคงที่สัมพัทธ์ระหว่างสัญญาณทั้งสองไม่ได้จัดการได้ง่าย การพึ่งพานี้เน้นความสำคัญของแหวนสลิปใน gimbals RF แบบ Dual-Channel ที่มีความแม่นยำทางกลและประสิทธิภาพ RF มีคู่กันอย่างใกล้ชิด

VI. ความท้าทายของความน่าเชื่อถือในระยะยาวและความทนทานต่อสิ่งแวดล้อม

ระบบ RF PAN TILT แบบ Dual-Channel ใช้กันอย่างแพร่หลายในการใช้งานยานพาหนะเรือและสถานีคงที่กลางแจ้งและอาจได้รับประสบการณ์ในการโหลดลมสูงหรือการสั่นสะเทือนที่แข็งแกร่ง เพื่อให้บรรลุการใช้งานดังกล่าว ② แหวนลื่นควรให้การแสดง RF ที่มั่นคงในระหว่างการหมุนเป็นเวลานานในสภาพแวดล้อมที่ซับซ้อน ในระบบ RF แบบ Dual-Channel ซึ่งล้มเหลวในช่องทางเดียวฟังก์ชั่นของระบบจะหายไปในขณะที่ในมืออื่นๆการดริฟท์ประสิทธิภาพมักจะยากต่อการตรวจจับและปัญหากว่าความล้มเหลวภายนอก ดังนั้นเพื่อพัฒนาระบบเอียงแพน RF แบบ Dual-Channel วิธีการออกแบบชีวิตการทำงานของวัสดุและการปรับตัวด้านสิ่งแวดล้อมของแหวนลื่นเป็นสิ่งสำคัญมาก

VII. 2การออกแบบแหวนลื่นที่ระดับระบบในการเตรียมการออกแบบการประกอบแหวนลื่นที่สมบูรณ์ ③ การออกแบบระดับระบบคืออะไร?

จากมุมมองทางวิศวกรรมของระบบประสิทธิภาพรวมของระบบ RF PAN TILT แบบ Dual-channel เป็นสูตร:

ประสิทธิภาพของ Dual-Channel RF PAN TILT System = RF front-end Performance x ลักษณะเสาอากาศ

ภายใต้เงื่อนไขดังกล่าวแหวนลื่นไม่ได้เป็นเพียง "เชื่อมต่อ" แต่ยัง ASTRI ที่สำคัญหรือแม้กระทั่งหนึ่งในอุปกรณ์หลักที่มีอิทธิพลต่อความสามารถโดยรวมของระบบและประสิทธิภาพที่จำกัด

สรุปสรุปแล้ว

สำหรับระบบเอียงแพน RF แบบ Dual-Channel ความซับซ้อนและความสัมพันธ์ของการออกแบบวงแหวนลื่นสูงกว่าการใช้งาน RF แบบช่องเดียว การแยกช่องสัญญาณความเสถียรของอิมพีแดนซ์ความสม่ำเสมอของการสูญเสียการแทรกการคัปปลิ้งทางกล/RF และความน่าเชื่อถือในระยะยาวเป็นปัญหาหลักในการกำหนดปัญหาของการออกแบบวงแหวน RF แบบสองช่องสัญญาณ ความท้าทายดังกล่าวในระดับระบบไม่เข้าใจอย่างเต็มที่และมีความสำคัญในการตระหนักถึงศักยภาพของระบบ RF PAN TILT แบบ Dual-Channel ในการใช้งานที่มีความถี่สูงและมีความน่าเชื่อถือสูง
